Автомат защиты сети серии АЗС предназначен для автоматического отключения потребителей электроэнергии при перегрузках и коротких замыканиях в цепях постоянного тока при напряжении до 30 В в закрытых стационарных и передвижных установках. Автоматы защиты сети классифицируются по номинальному току.
Структура условного обозначения АЗС-[*][*]:
АЗС - автомат защиты сети;
[*][*] - величина номинального тока, А (2, 5, 10, 15, 20, 25, 30, 40, 50).
Особенности конструкции
Автоматы защиты сети представляют собой комбинацию однополюсного выключателя и термобиметаллического элемента, обеспечивающего автоматическое отключение защищаемого объекта. Автоматы имеют механизм без свободного расцепления. Плюс подводится к неподвижному контакту.
Технические характеристики:
Номинальное напряжение, В
27±2,7
Напряжение переменного тока частоты 50 Гц, которое выдерживает
электрическая изоляция автоматов в течение 1 мин, В
500
Сопротивление изоляции автоматов при напряжении 100 В, МОм, не
менее:
в холодном состоянии
20
в нагретом состоянии
6
после пребывания в камере влажности
с относительной влажностью 95-98% при температуре (20±5)°С
2
Предельно допустимая температура нагрева выводных контактных
зажимов
автоматов в продолжительном режиме при нагрузке IНОм, °С, не
более
120
Падение напряжения между шинами
подвижных и неподвижных контактов при Iном, мВ, не более
180
Масса, кг, не более
0,09
Гарантийный срок эксплуатации, лет
6
Автоматы обеспечивают 10000 циклов включений и отключений номинального тока активной нагрузки и 91 автоматическое отключение токов перегрузки. Время срабатывания автоматов при токах 3Iном и 2Iн0M должно соответствовать указанному в таблице 1. Коммутационная способность автоматов при температуре (25±5)°С при токах к.з. при напряжении не более 30 В должна соответствовать указанной в таблице 2.
Таблица 1.
Тип автомата
Hоминальный ток активной нагрузки, А
Кpатность тока перегрузки
Bpемя сpабатывания, с
АЗС-2
2
3Iном
15+45
АЗС-5
5
2Iном
25+65
АЗС-10
10
15+45
АЗС-15
15
АЗС-20
20
20+60
АЗС-25
25
АЗС-30
30
АЗС-40
40
АЗС-50
50
25+80
Таблица 2.
Тип
автомата
Ток К.З. пpи
атмосфеpном давлении 113333 Па
(760 мм pт.ст.), А
Количество отключений
Ток К.З., А, пpи атмосфеpном 1 давлении, Па (мм рт.ст.)
Количество отключений
АЗС-2
АЗС-5
АЗС-10
1000
3
-
500
2
АЗС-15
АЗС-20
АЗС-25
АЗС-30
АЗС-40
АЗС-50
1500
1000
-

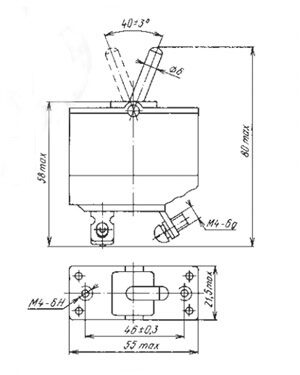

Габаритные и установочные размеры:
Условия эксплуатации:
Температура окружающего воздуха от -60 до 50 °С.
Относительная влажность окружающего воздуха до 98% при температуре 25 °С.
Пониженное атмосферное давление 5466 Па (41 мм рт.ст.) для автоматов типа АЗС-2 - АЗС-5; 12133 Па (91 мм рт.ст.) для автоматов типа АЗС-10 - АЗС-40.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию.
Автоматы виброустойчивы и вибропрочны при вибрации мест крепления с частотой от 10 до 300 Гц и ускорении не более 68,7 м/с2 (7g), ударопрочны при воздействии многократных ударов с ускорением не более 98,1 м/с2 (10g).
Рабочее положение автоматов в пространстве любое.
Техника безопасности: персонал должен пройти спецподготовку.
