Универсальный переключатель УП5000

Универсальные переключатели серии УП5300 используются для коммутации электрических цепей управления и автоматики, для ручного переключения полюсов многоскоростных асинхронных электродвигателей малой мощности, а также в качестве переключателей электроизмерительных приборов.

Универсальные переключатели УП 5300, УП 5100, УП 5400 изготавливаются с числом секций от 2-х до 16, могут изготавливаться с фиксацией или самовозвратом рукоятки в нулевое положение.Особую группу составляют переключатели с замком, у которых рукоятка может сниматься. Каждый тип переключателя имеет свои диаграммы замыкания.

Область применения универсальных переключателей УП5300 – шахты, атомные электростанции, корабельные установки, теплоэлектростанции и различные другие промышленные объекты.

Заказать Универсальный переключатель УП5300 можно, перейдя по этой по ссылке.

Технические характеристики переключателей УП-5311, УП-5312, УП-5313, УП-5314, УП-5315, УП-5316, УП-5317

Наименование параметров

Значения

Номинальный ток, А

16

Номинальное напряжение, частотой 50 и 60 Гц, В.

В

- постоянного тока

440

- переменного тока

380

Износостойкость, циклов ВО

ВО

-механическая до 8 секций

1 000 000

-механическая свыше 8 секций

 630 000

-коммутационная

200 000

Масса, кг, не более

3,0

Структура условного обозначения

Универсальный переключатель УП 5ХХХ Х ХХХ ХХ

Х

ХX

Х

ХХХ

ХХ

Род защиты:
  3 - открытое исполнение - без оболочки
  4 - водозащишенное исполнение - в оболочке

Число секций
  Для переключателя УП5300:
  11- 2 секций
  12- 4 секции
  13- 6 секций
  14- 8 секций
  15- 10 секций
  16- 12 секций
  17- 16 секций
  Для переключателя УП5400:
  02- 2 секции
  04- 4 секции
  06- 6 секций
  08- 8 секций
  10- 10 секций
  12- 12 секций
  16- 16 секций

Способ фиксации или самовозврата рукоятки в соответствии   с табл.1 (см. ниже)

Номер диаграммы замыкания контактов и монтажной схемы переключателя

Климатическое исполнение У, Т, ХЛ и категория размещения- 2,3   по ГОСТ 15150-69

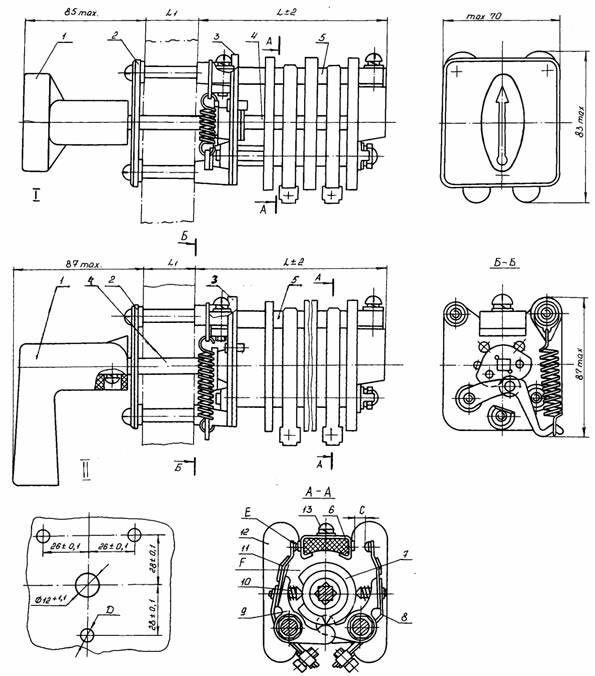

Габаритные, установочные и присоединительные размеры

I - с фиксацией рукоятки
II - с самовозвратом рукоятки
L - длина набора секций
L1 -толщина панели

D - 3 отв. диаметром 6
Е - нажатие контактов (не менее 0,1 кг)
F - провал ( не менее 0,7)
С - раствор контактов (не менее 6 мм)

Тип
переключателя

Число секций

Размер L, мм

Размер L1
без замка, мм

Размер L1
с замком, мм

Масса, кг
(не более)

УП5311

2

103

до 10

3 - 4

0.9

УП5312

4

143

до 10

3 - 4

1.2

УП5313

6

183

до 10

3 - 4

1.5

УП5314

8

223

до 10

3 - 4

1.8

УП5315

10

263

до 10

3 - 4

2.1

УП5316

12

303

до 10

3 - 4

2.4

УП5317

16

383

до 10

3 - 4

3.0

Способ фиксации или самовозврата

Способ фиксации или самовозврата

Обозначение способа фиксации или самовозврата

Фиксированное положение рукоятки, градусы

С самовозвратом в начальное положение

А

-45-->

0

<--+45

Б

--

0

<--+45

В

-45-->

0

--

Фиксация на положениях через 90 градусов

Г

--

--

0

--

+90

Е

-90

--

0

--

+90

Ж

--

-45

--

+45

--

Фиксация на положениях через 45 градусов

И

--

--

--

0

+45

--

--

--

К

--

--

-45

0

--

--

--

--

Л

--

-90

-45

0

+45

+90

--

--

М

-135

-90

-45

0

+45

+90

+135

--

Н

-135

-90

-45

0

+45

+90

+135

+180

С

--

--

-45

0

+45

--

--

--

Ф

--

-90

-45

0

+45

--

--

--

У

--

--

-45

0

+45

+90

--

--

Х

--

-90

-45

0

+45

+90

+135

--

УП_Чертёж
