Табло-часы предназначены для отображения текущего времени и температуры (в зависимости от выбранного режима). Корректировка часов и минут осуществляется с помощью кнопок на лицевой панели табло, пульта дистанционного управления типа RC -5. Крепеж табло осуществляется навесным способом.
Табло поддерживают три режима работы, настраиваемых при помощи кнопок на лицевой панели или пульта дистанционного управления (типа RC -5) " Menu ", "V","/\" :
- отображения времени;
- отображения температуры;
- поочередного отображения времени и температуры.
Длительность отображения времени и температуры выбирается из диапазона от 0 до 9 с.
Технические характеристики:
Тип табло
Т44
Т74

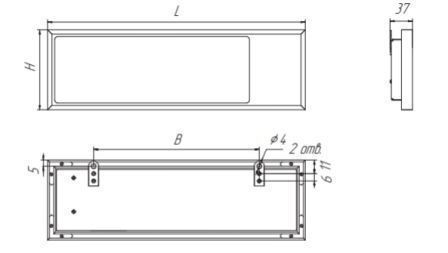

Габаритные размеры
481х173х75мм
912х336х100мм
Количество цифровых индикаторов
4
4
Высота индикаторов
100мм
181мм
Питание прибора от однофазной сети переменного тока
220В, 50Гц
Мощность потребления прибора от сети, не более
12ВА
20ВА
Степень защиты по передней панели
IP40
Отображение времени (часовая микросхема)
Часы, минуты
Отображение температуры (сигнал от датчика температур)
Приборы в транспортной таре выдерживают температуру
от -50°С до +50°С
Подключение: Питание осуществляется при помощи разъема. Внешние устройства сигнализации,датчик температуры, линии интерфейса через клеммо-винтовые соединения. Сечение проводов, подключаемых непосредственно к клеммам, не более 2,0мм2 .
Тип прибора
Релейный выход
Цвет индикатора
Описание
Т
44
74
-
Отсутствие релейного выхода (не заполняется)
ИК
Исполнительный ключ
К
Красный цвет индикатора
З
Зеленый цвет индикатора
Пример оформления заказа
Табло-часы Т74-ИК-З ТУ25-7504.188-2006
Табло, высота индикаторов 181 мм, релейный выход (исполнительный ключ), зеленый цвет индикатора
