Трансформатор напряжения ЗНИОЛ однофазный предназначен для применения в электрических цепях измерения, устройств защиты, управления и автоматики в электрических установках переменного тока частотой 50-60 Гц в сетях с изолированной нейтралью, а также для установки в комплектные распределительные устройства КРУ.
Допускается эксплуатация трансформатора как силового, при этом мощность трансформатора не должна превышать предельную мощность и нагрузка должна подключаться к основной обмотке.
Трансформаторы изготавливаются разных конструктивных вариантов:

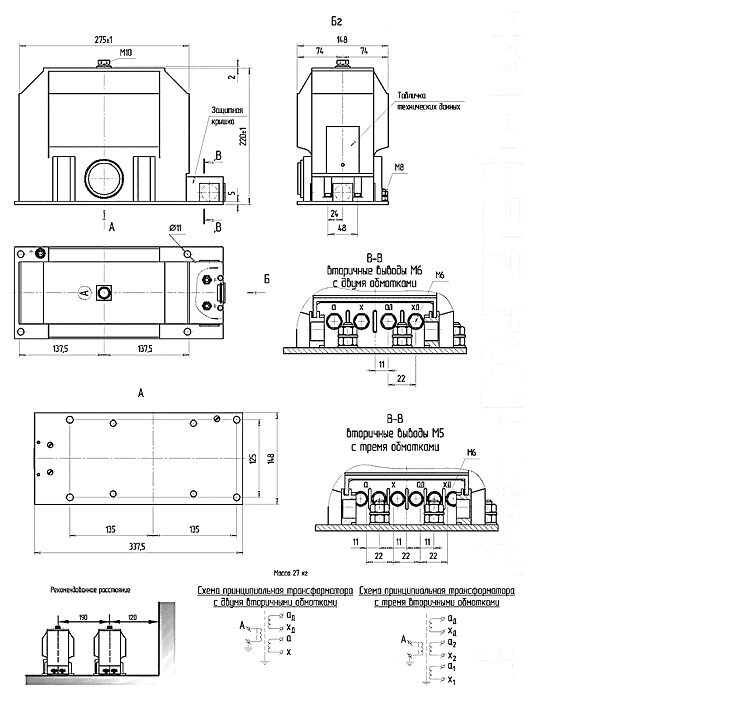

основной - ЗНИОЛ;

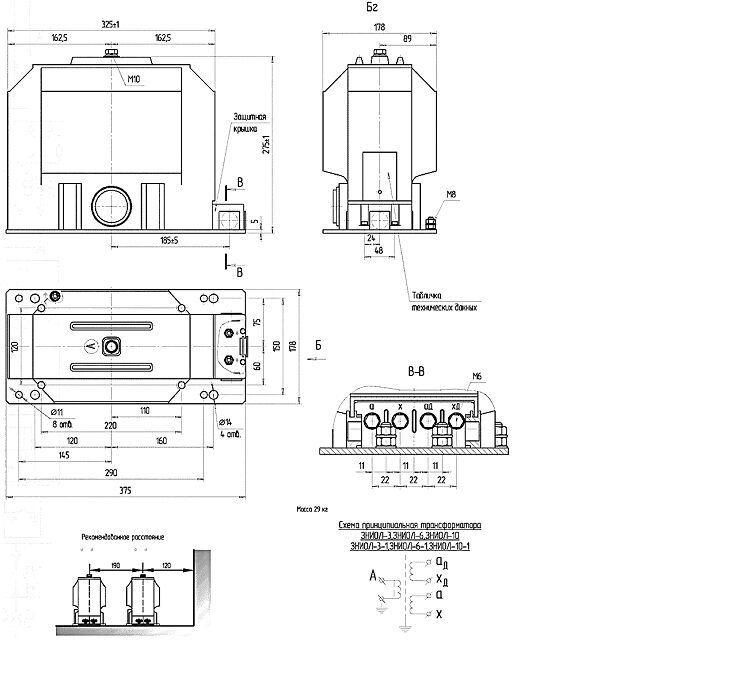

с увеличенной номинальной мощностью и габаритами - ЗНИОЛ-1;

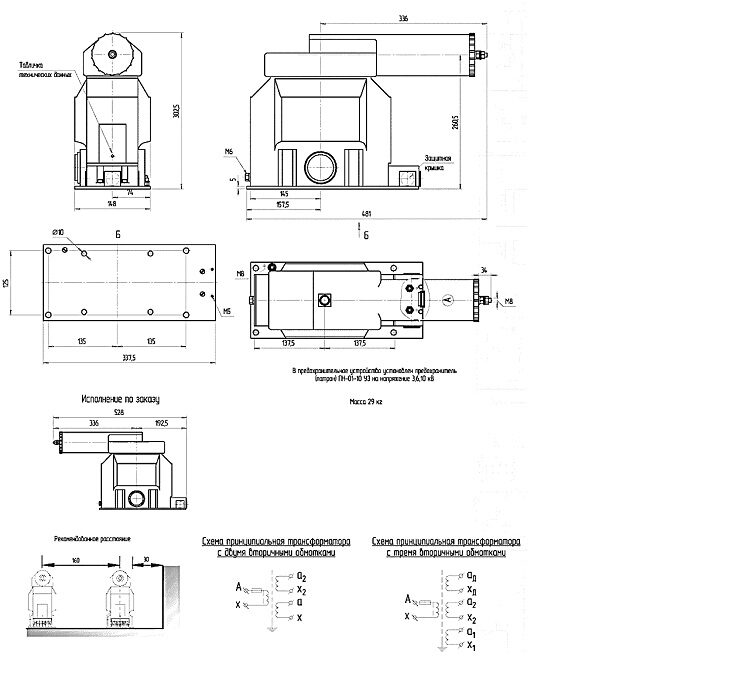

с предохранительным устройством - ЗНИОЛ-П.
Климатическое исполнение «У» или «Т», категории размещения 3 или 2 по ГОСТ 15150.
Технические параметры
Наименование параметра
Значение
Класс напряжения, кВ:
3
6
10
Наибольшее рабочее напряжение, кВ
3,6
7,2
12
Количество вторичных обмоток
2 или 3
Номинальный коэффициент напряжения
1,2
Конструктивные варианты
ЗНИОЛ
ЗНИОЛ(1)
ЗНИОЛ(П)
ЗНИОЛ
ЗНИОЛ(1)
ЗНИОЛ(П)
ЗНИОЛ
ЗНИОЛ(1)
ЗНИОЛ(П)
Номинальная мощность в, ВА, в классе точности
0,2
15
30
15
30
25
50
0,5
50
80
50
100
60
125
1,0
50
100
60
120
125
150
3,0
55
100
65
120
100
150
Номинальная мощность дополнительной вторичной обмотки в классе точности 3,0 ВА
55
100
65
120
100
150
Предельная мощность вне класса точности, ВА
100
250
200
400
350
600
Номинальное напряжение первичной обмотки, В
3000/3
6000/3
10000/3
Номинальное напряжение основной вторичной обмотки, В
100/3; 110/3; 120/3
Номинальное напряжение дополнительной вторичной обмотки, В
100/3; 110/3; 120/3
Группа и схема соединения обмоток:
- с двумя вторичными обмотками
- с тремя вторичными обмотками
1/1/1-0-0
1/1/1/1-0-0-0
В соотвествии с заказом могут поставляться трансформаторы с другими техническими параметрами, отличающимися от типовых.
