Реле времени пневматическое РВП-72 (РВП72, РВП72М, РВП-72М) предназначено для передачи команд из одной электрической цепи в другую с определенными, предварительно установленными, выдержками времени.
Условия эксплуатации.
Высота над уровнем моря не более 2000м.
Диапазон рабочих температур от +5 до +45°С.
Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры реле в недопустимых пределах.
Реле изготавливаются для районов с умеренным и холодным климатом – исполнения О и УХЛ.
Закрытые производственные помещения с искусственно регулируемыми климатическими условиями – категория размещения 4.
Установка реле на вертикальной плоскости с допустимым отклонением не более 5° в любую сторону. Реле относятся к классу бесшкальных реле времени, поэтому в эксплуатации точная регулировка реле на необходимую уставку затруднительна. Выдержка времени контролируется секундомером, включенным в цепь микровыключателя, или с помощью секундомера и индикаторной лампы путем трехкратного включения реле.
При необходимости можно регулировать в процессе эксплуатации величину уставки выдержки времени вращением регулировочного винта.
При значительном изменении температуры окружающей среды также необходима подрегулировка уставки выдержки времени.
Структура условного обозначения.
РВП-72 ХХХХ
РВП - Реле времени пневматическое.
72 - Условный номер разработки серии.
Х - Условное обозначение величины реле (всегда 3).

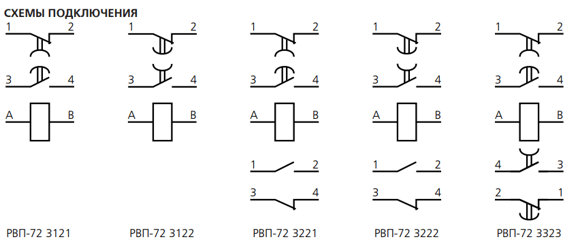

Х - Условное обозначение рода, вида и числа контактов:
1 – 1 замыкающий + 1 размыкающий с выдержкой времени;
2 – 1 замыкающий + 1 размыкающий с выдержкой времени и 1 замыкающий + 1 размыкающий мгновенного действия;
3 – 2 замыкающих + 2 размыкающих с выдержкой времени.
Х - Род тока привода (2 – переменный).
Х - Условное обозначение вида управляющей команды и числа независимых элементов выдержки времени:
1 – управляемые подачей напряжения на электромагнитный привод;
2 – управляемые снятием напряжения с электромагнитного привода;
3 – управляемые подачей и снятием напряжения питания (с 2-мя независимыми элементами выдержки времени).
Типоисполнения РВП-72 (РВП72).

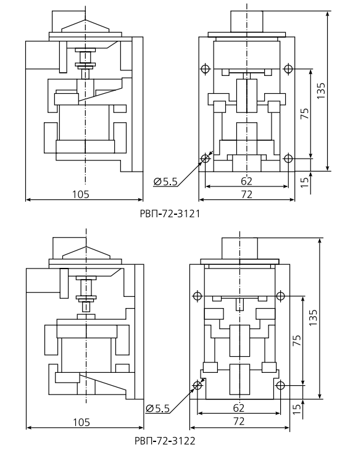

РВП-72-3121 – с одной пневматической приставкой с началом отсчета выдержки времени после подачи напряжения питания на электромагнитный привод.
РВП-72-3122 – с одной пневматической приставкой с началом отсчета выдержки времени после снятия напряжения питания с электромагнитного привода.

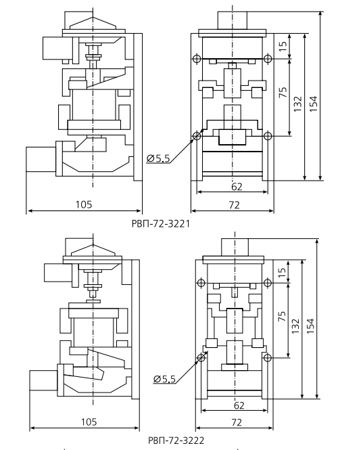

РВП-72-3221 – с одной пневматической приставкой с началом отсчета выдержки времени после подачи напряжения питания на электромагнитный привод и дополнительными контактами (1 замыкающий + 1 размыкающий), срабатывающими без выдержки времени.
РВП-72-3222 – с одной пневматической приставкой с началом отсчета выдержки времени после снятия напряжения питания с электромагнитного привода и дополнительными контактами (1 замыкающий + 1 размыкающий), срабатывающими без выдержки времени.
РВП-72-3323 – с двумя пневматическими приставками, с началом отсчета выдержки времени после подачи и снятия напряжения питания с электромагнитного привода.
Технические характеристики.
Диапазон регулируемых выдержек времени, c
0,4...180
Номинальный ток исполнительных контактов, А
10
Потребляемая мощность, В·А, не более
30
Время возврата, с, не более
0,4
Время подготовки реле, с, не более
2
Разброс выдержки времени реле, %, не более
±10
Дополнительная погрешность от старения, %, не более
±30
Дополнительная погрешность, обусловленная изменением температуры, % от уставки, не более
±40
Механическая износостойкость, млн. циклов, не менее
10
Коммутационная износостойкость, млн. циклов, не менее
1,6
Масса, кг, не более
РВП-72-3121, РВП-72-3122
0,8
РВП-72-3221, РВП-72-3222
1,0
РВП-72-3323
1,2
Катушка реле выполняется на одно из номинальных напряжений: 12, 24, 36, 110, 115, 127, 220, 230, 240, 380, 400, 415, 440, 500, 550 и 660В переменного тока частотой 50 и 60Гц.
Допустимые колебания напряжения сети от 0.85 до 1.1 от номинального значения.
Катушка реле рассчитана для работы в продолжительном режиме (ПВ=100%), а также повторно кратковременном режиме (ПВ=40%) с максимальной частотой 1200 включений в час.
Устройство и работа.

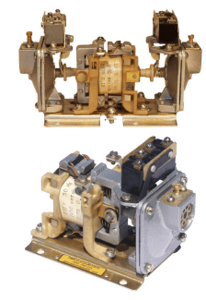

Реле времени состоит из пневматической приставки выдержки времени, имеющей контакты с временной задержкой, и электромагнитного привода, собранных на общем основании. Пневматическая приставка времени универсальна для всех типов реле.
В качестве коммутирующих контактов в реле применен микровыключатель или контактное устройство.
В реле с двумя пневматическими приставками одна функционирует с выдержкой времени при подаче напряжения питания на электромагнитный привод, а другая – с выдержкой времени при снятии напряжения питания.
Один электромагнитный привод управляет обеими приставками; они могут регулироваться независимо друг от друга на любую уставку в рабочем диапазоне уставок.
В реле с контактами без выдержки времени микровыключатель (или контактное устройство) укреплен на стойке.
Размещение и монтаж.
Изделие предназначено для установки как на металлических, так и на изоляционных панелях и крепится винтами М5.
Электрический монтаж производится любым монтажным медным проводом.
При этом к каждому зажиму реле может быть присоединено до двух проводов сечением не более 1.5 мм² или одного сечением не более 2.5 мм² .
