Приборы переменного тока с углом отклонения стрелки 240 градусов Ц42408, Ц42412, Ц42496.
Приборы предназначены для измерения силы тока и напряжения в сетях переменного тока в однофазных цепях переменного тока частотой 50 Гц в различных областях промышленности и на железнодорожном транспорте.
Приборы изготавливаются в пластмассовом корпусе и являются вибро- и ударопрочными.
Приборы имеют степень защиты от воздействия окружающей среды по передней панели IP53 по умолчанию, приборы для эксплуатации на морских судах и для АЭС имеют степень защиты по передней панели IP54.
Циферблаты и шкалы приборов выполняются в соответствии с Din 43802.
Тип прибора Ц 42408 Ц 42412 Ц 42496 Размер лицевой панели, мм
Ø 85
120х120
96×96 Длина шкалы, мм
127
170
150 Вырез в щите, мм
Ø 82
112х112
92×92 Класс точности
1,5
1,5
1,5 Подсветка (напряжение питания), В 24,50,100 - - Конструктивное исполнение корпусов
(степень защиты IP по лицевой панели)IP53 (по умолчанию) пылебрызгозащ. IP54 по ГОСТ 14254-2015
(исполнения для АЭС, для эксплуатации на морских судах «ОМ2»*)Масса прибора, кг
0,32
0,4
0,36 * исполнения АЭС или ОМ2 указываются в формуле заказа.
Приборы могут изготавливаться:
- для эксплуатации на АЭС, класс безопасности 4 (класс безопасности 2, 3 - по запросу);
- для эксплуатации на морских судах (исполнение «ОМ2»).
Ц42408, Ц42412, Ц42496 Конечное значение диапазона измерений
Способ включения
Условия эксплуатации
В - 5; 10; 20; 30; 50; 75; 100; 150; 250; 300; 400; 750
Непосредственно
Номинальная частота - 50 Гц.
Температура... от-50...+60°СОтносительная влажность...95% при +35°С.
Вибропрочность:
ускорение 10 м/с2, частота 10...100 ГцУдаропрочность:
ускорение 30 м/с2, длительность 6-20 мскВ - 1; 1,5; 2; 3; 4; 7,5; 10; 12; 15; 30
Через трансформатор напряжения со вторичным напряжением 100 В*
кВ - 30 Через трансформатор напряжения со вторичным напряжением 100 В* (коэффициентом трансформации 25000/100 В) кВ - 12; 30 Через трансформатор напряжения со вторичным напряжением 380 В* (коэффициентами трансформации 10000/380 В, 25000/380 В) * Приборы изготавливаются по спец. исполнению с любыми шкалами в зависимости от коэффициента трансформации трансформатора напряжения – 100 В, 110 В, 120 В, 220 В, 230 В, 380 В, 400 В, 456 В
Стандартные конечные значения диапазонов: 0-12 кВ (10000/380 В), 0-30 кВ (25000/380 В).
Приборы могут быть изготовлены со шкалами, отградуированными в других единицах измерений физических величин (давления, температуры, уровня и др., а также в процентах от диапазона измеряемой физической величины), в зависимости от типа подключенного первичного измерительного преобразователя.
Для приборов Ц42408, Ц42412, Ц42496 первичное напряжение трансформатора совпадает с верхним пределом диапазона измерений.
Габаритные чертежи:
Ц42408

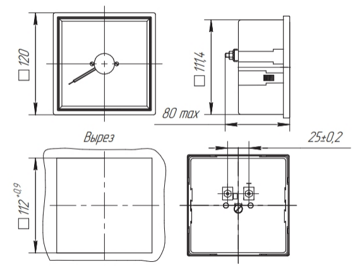

Ц42412

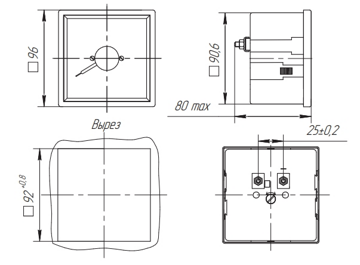

Ц42496
Пример оформления заказа:
Вольтметр Ц42408, 0-100 В, 1,5, в, 50 В, ТУ 25-7504.207-2009
Для вольтметра Ц42408 с диапазоном измерения 0-100 В, класса точности 1,5, вертикального положения, напряжения питания подсветки 50 В.
Вольтметр Ц42408 ОМ2, 0-3 кВ, 3000/100, 1,5, г, 50 В, ТУ 25-7504.207-2009
Для вольтметра Ц42408 с диапазоном измерения 0-3 кВ, с включением через трансформатор напряжения с первичным напряжением 3000 В и со вторичным напряжением 100 В, класса точности 1,5, горизонтального положения, напряжения питания подсветки 50 В, пылебрызгозащищенного исполнения IP54 по ГОСТ 14254-2015 для эксплуатации на морских судах.
Справочно:
в/г - вертикальное/горизонтальное положение;
ОМ2 - для эксплуатации на морских судах;
А - приборы для АЭС, класс безопасности 4 (класс безопасности 2, 3 - по запросу).
Пример записи обозначения приборов носит рекомендательный характер и может отличаться от записи в счете.Купить приборы переменного тока с углом отклонения стрелки 240 градусов Ц42408, Ц42412, Ц42496
