Преобразователи Е849ЭЛ предназначены для измерения и преобразования активной и/или реактивной мощности в однофазных и трехфазных 3-х и 4-х проводных электрических сетях переменного тока в унифицированные выходные сигналы постоянного тока и последовательность цифровых сигналов для передачи по интерфейсам RS485 (протоколы МЭК 60870-5-101 с меткой времени, Modbus RTU), Ethernet (протоколы МЭК 61850-8-1 (MMS), МЭК 60870-5-104 с меткой времени, Modbus TCP).
Преобразователи могут применяться для:
- контроля активной, реактивной и активной/реактивной мощности;
- измерения активной и реактивной энергии (отданная/принятая, с накоплением);
- мониторинга и управления качеством электроэнергии;
- измерения температуры окружающей среды (датчик температуры в комплекте при заказе опции) - для преобразователя исполнения «L» в габаритном размере 162×91×61 мм.
| Исполнение в габаритном размере 108×91×57 мм, масса не более 6 кг |

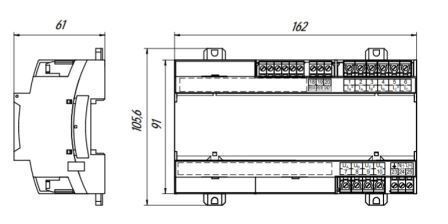

Исполнение «L» в габаритном размере 162×91×61 мм, масса не более 6 кг |
 |
 |
| Пример формулы заказа исполнения в габаритном размере 108×91×57 мм: E849ЭЛ – b – c – d – e – f – g – h – i – j – PQ |
Для заказа исполнения «L» в габаритном размере 162×91×61 мм необходимо указать «Исполнение «L» в п. «k» (специальное исполнение) в формуле заказа: Пример: E849ЭЛ – b – c – d – e – f – g – h – i – j – PQ,L |
Быстродействие (время измерения/преобразования – 100мс), точность измерения входных сигналов (по мощности – 0,5), различные способы передачи информации, широкий диапазон рабочих температур (от -40 до +70 °С) позволяют применять Е 849 ЭЛ на объектах электроэнергетики в каналах измерения и связи систем телемеханики, АСУ ТП, ССПИ и СМиУКЭ во всех климатических зонах.
| Измеряемые и вычисляемые параметры | Обозначение | Основная погрешность | Е849ЭЛ | |
| 3П | 4П | |||
| Измерение параметров однофазной* и трехфазной сети | ||||
| Активная мощность фазы нагрузки | PA, PB, PC | ±0,5 % | - | + |
| Суммарная активная мощность | Р | ±0,5 % | + | + |
| Реактивная мощность фазы нагрузки | QA, QB, QC | ±0,5 % | - | + |
| Суммарная реактивная мощность | Q | ±0,5 % | + | + |
| Полная мощность фазы нагрузки | SA, SB, SC | ±0,5 % | - | + |
| Суммарная полная мощность | S | ±0,5 % | + | + |
| Коэффициент мощности в каждой фазе | cosφA cosφB cosφC |
±0,5 % | - - - |
+ + + |
| Общий коэффициент мощности | cosφ | ±0,5 % | + | - |
| Частота сети | F | ±0,01 Гц | + | + |
| Измерение активной и реактивной энергии | ||||
| Активная энергия прямого направления | Wр+ | + | + | |
| Активная энергия обратного направления | Wр- | + | + | |
| Реактивная энергия прямого направления | Wq+ | + | + | |
| Реактивная энергия обратного направления | Wq- | + | + | |
| Измерение параметров качества электроэнергии | ||||
| Длительность провала напряжения, (0,02…60) с | Δtп | ±0,02 % | - | + |
| Глубина провала напряжения, (10…95) % | δUп | ±0,2 % | - | + |
| Длительность прерывания напряжения, (0,02…60) с | Δtпрер | ±0,02 % | - | + |
| Длительность временного перенапряжения, (0,02…60) с | Δtпер. | ±0,02 % | - | + |
| Отклонение частоты, (-5…5) Гц | Δf | ±0,01 Гц | + | + |
| * при подключении в однофазную сеть преобразователь измеряет только параметры фазы, к которой подключен (A, B или C) Примечания Знак «+» или «-» означает измеряется или не измеряется данный параметр для указанной схемы подключения. Тип схемы измерения (3П/4П) выбирается при помощи ПО «Конфигуратор». |
||||
Отображение информации на ЖК-дисплее преобразователя и светодиодная индикация.
| Светодиодная индикация (единичные индикаторы) | - наличие напряжения питания; - работа интерфейса RS485; - состояние дискретных входов; |
- состояние релейных выходов; - индикатор событий; - ошибка чередования фаз. |
| ЖК-дисплей (по заказу) | Цветной LCD; размер ЖК-дисплея: 46,7х35,4 мм (2,2’’) Экраны отображения измерений: - отображение измеренных значений активной и/или реактивной мощности; - отображение измеренных значений параметров качества электроэнергии; - отображение измеренных значений параметров активной и реактивной энергии; - отображение даты, времени и температуры окружающей среды. Переключение экранов с помощью кнопок. Время обновления индикации: от 100 мс до 10 сек. (программируется в ПО «Конфигуратор») |
|
Отображение информации на TFT дисплее и индикаторах модулей индикации.
| Индикация параметров на светодиодных индикаторах | Модули индикации МИ120.1, МИ120.2, МИ120.3, МИ80.3, табло Т44, Т54, Т74 подключаются по интерфейсу RS485 (протокол Modbus RTU); количество подключаемых модулей – до 15 |
| Индикация параметров на цветном TFT-дисплее | Модуль индикации МИ120.5 подключается по интерфейсам Ethernet (протокол Modbus ТСР), RS485 (протокол Modbus RTU); формы представления измеренных значений: в виде стрелочного прибора, цифровое, графическое, мнемосхемы; количество подключаемых модулей – до 15; количество подключаемых преобразователей к одному модулю – до 4. |
Телеизмерение.
| Входные сигналы | Номинальное значение входного сигнала: А: 1; 5 (от 0,02 до 2,0·Iном) В (фазное/линейное): 57,7/100, 220/380, 230/400 (от 0,02 до 1,2·Uном) Частота входного сигнала, Гц: от 45 до 55 Примечание: Возможно подключение через трансформатор напряжения 100 В или трансформатор тока 1 А, 5 А (коэффициенты трансформации перепрограммируются через программу «Конфигуратор») |
| Время измерения | 0,1 сек. |
| Основная погрешность | - по мощности: ± 0,5 %; - по частоте: ± 0,01 Гц; - по аналоговому выходу: ± 0,5 % |
| Гальваническая развязка входных и выходных цепей, цепей питания, интерфейсов | Есть |
| Кратковременные перегрузки по входному сигналу с кратностью (максимальное значение) | Ток: кратность: 20; число перегрузок: 2; длительность каждой перегрузки, сек.: 0,5; интервал между двумя перегрузками, сек.: 0,5; Напряжение: кратность: 1,5; число перегрузок: 9; длительность каждой перегрузки, сек.: 0,5; интервал между двумя перегрузками, сек.: 15 |
| Максимальная перегрузка по входному сигналу (длительность) | 150 % (2 ч) |
| Входное сопротивление для каждой параллельной цепи, не менее | 1 Мом |
| Интерфейсы связи / Аналоговые выходы | |
| RS485 | Количество: 1, 2; протоколы: МЭК 60870-5-101 (с меткой времени), Modbus RTU Скорость передачи данных: 9600, 19200, 38400, 57600 бит/сек. |
| Ethernet | Количество: 0, 1, 2; 100BASE-TX; протоколы: МЭК 61850-8-1 (MMS), МЭК 60870-5-104 (с меткой времени), Modbus ТСР Примечание: Только на одном интерфейсе Ethernet поддерживается протокол МЭК 61850-8-1 (MMS) |
| Bluetooth | Примечание: Только для преобразователей исполнения «L» (габ. размер 162×91×61 мм) Количество: 0, 1; Bluetooth 4.0 (обеспечивается соединение с устройствами с версией интерфейса не ниже 2.1+ EDR класс 2 (наличие профиля SPP)); расстояние прямой видимости – не более 10 метров) |
| Аналоговые выходы | Количество: 0, 1, 2, 3; перепрограммируемые диапазоны: 0…5 мА, 4…20 мА, 0…20 мА, 0…2,5…5 мА, 4…12…20 мА, -5…0…+5 мА, 0...10...20 мА (диапазон и параметры программируются через программу «Конфигуратор» или с помощью кнопок на передней панели) |
| Время установления выходного аналогового сигнала, не более | 0,5 сек |
Часы реального времени / GPS/ГЛОНАСС.
| Синхронизация времени | Ethernet (протоколы SNTP, МЭК60870-5-104 с меткой времени), RS485 (МЭК 60870-5-101 с меткой времени); точность отсчета не более 10 мс; при отсутствии синхронизации не более 0,3 сек./сут. |
| Модуль синхронизации GPS/ГЛОНАСС | Примечание: Только для преобразователей исполнения «L» (габ. размер 162×91×61 мм) Встроенный GPS/ГЛОНАСС приемник (антенна и кабель в комплект поставки не входят); Тип разъема – SMA-M; Точность синхронизации – не более 0,1 мс.; шкала времени – UTC(SU); Параметры антенны GNSS для подключения: - входной импеданс – 50 Ом; - диапазон частот приема – 1,575/1602 МГц; - напряжение питания – 3,3 В; Параметры кабеля для антенны: - входной импеданс – 50 Ом; - длина кабеля должна быть минимальной (предельно допустимая длина рассчитывается, исходя из характеристик усиления антенны и затухания в кабеле); Для защиты антенного входа GNSS рекомендуется использовать устройства защиты от импульсных перенапряжений типа DGA G SMA (DEHN) или его аналоги. |
Датчик температуры.
| Датчик температуры | Примечание: Только для преобразователей исполнения «L» (габ. размер 162×91×61 мм) Тип DS18B20 (входит в комплект поставки); длина кабеля – 3 м; - измерение температуры окружающей среды: от -50 °С до +70 °С; - передача по интерфейсам на внешние устройства и отображение на ЖК-дисплее (при наличии исполнения) |
| Предел допускаемой погрешности преобразования температуры |
± 1°С в диапазоне измерения температуры от минус 20°С до плюс 70°С; ± 2°С в диапазоне измерения температуры от минус 50°С до минус 20°С |
Журнал событий.
| Журналы и коды событий | 0 - Нет события Журнал включения/выключения прибора: 1 - Включение / 2 - Выключение Журнал показателей качества электрической энергии: 3 - Провал напряжения: начало (значение напряжения в %) 4 - Провал напряжения: завершение (значение напряжения в %) 5 - Прерывание напряжения: начало 6 - Прерывание напряжения: завершение 7 - Перенапряжение: начало 8 - Перенапряжение: завершение 9 - Отклонение частоты: начало (значение частоты в Гц) 10 - Отклонение частоты: завершение (значение частоты в Гц) |
Журнал событий по измеряемым параметрам: 11 - Ошибка чередования фаз: начало 12 - Ошибка чередования фаз: завершение (ошибочное подключение фаз (неправильная очередность, нарушение порядка чередования фаз)) Журнал событий по дискретным входам и релейным выходам: 13 - Включение дискретного входа 14 - Выключение дискретного входа 15 - Включение дискретного выхода 16 - Выключение дискретного выхода |
| Запись / сохранение / чтение | До 280 событий с автоматической перезаписью более ранних событий при достижении максимума / сохранение во встроенной памяти преобразователя / чтение в ПО «Конфигуратор» | |
Хранение результатов измерений.
| Сохранение / формат | На ПК в лог-файл с расширением .csv с помощью ПО «Конфигуратор» (необходима активация записи «Сохранять данные в лог-файл» во вкладке «Монитор») |
| Интервалы времени измерений | 5 мин/1 ч/1 день/1 месяц/1 год; средние, мин. и макс. значения рассчитываются для выбранного интервала времени |
| Сохраняемые параметры | Выбираются в ПО «Конфигуратор» в таблице регистров и параметров (вкладка «Монитор»). Отмеченные параметры сохраняются в лог-файл. Параметры учета электроэнергии сохраняются с накоплением. |
| Отключение питания преобразователя | После активации вкладки «Сохранять данные в лог-файл» в случае отключения питания преобразователя значения предыдущих измерений сохраняются. При возобновлении питания сохранение измерений продолжается. На промежуток времени при отключенном питании преобразователя распространяется последнее измеренное значение параметров. |
Телесигнализация.
| Дискретные входы | Количество: 0, 8; 1) Напряжение 24 В (DI) Тип входного сигнала «сухой контакт» (не требуется внешний источник напряжения); Максимальный ток в цепях сигнализации 10 мА (Rлинии = 0 Ом); Напряжение на разомкнутых клеммах – 24 В; Защита от дребезга (фильтрация дребезга) – 10 мс (определение методом трех выборок по 5 мс); Режим двухпозиционной информации; Гальваническое разделение от остальных цепей 2) Напряжение 220 В (DI220) Тип входного сигнала «мокрый контакт» (требуется внешний источник постоянного тока напряжением 220 В); Входное сопротивление одного дискретного входа – не менее 0,8 МОм; Напряжение на разомкнутых клеммах – 220 В; Защита от дребезга (фильтрация дребезга) – 10 мс (определение методом трех выборок по 5 мс); Режим двухпозиционной информации; Гальваническое разделение от остальных цепей Примечание - дискретные входы напряжением 220 В применяются только для преобразователей исполнения «L» (габ. размер 162×91×61 мм) |
| Срабатывание | - при изменении состояний любого дискретного входа; - события регистрируются, фиксируются в журнале событий с присвоением метки времени; - зафиксированное состояние передается по интерфейсам RS485, Ethernet |
| Программирование логики телесигнализации | Программируется пользователем на языке программирования JavaScript (стандарт Ecmascript E5/E5.1)) – для преобразователя с протоколом МЭК 61850-8-1 (MMS) |
Телеуправление.
| Дискретные релейные выходы | Количество: 0, 1, 2, 3, 4; замыкающий контакт с параметрами =30 В, 5 A; =220 В, 0,3 А; ~250 В, 5А (гальванически разделены от остальных цепей); Примечание: для преобразователей со специальным исполнением «L» (габ. размер 162×91×61 мм) исполнение с 4 дискретными выходами отсутствует. |
|
| Управление при помощи уставок, либо при получении управляющих сигналов от систем верхнего уровня | ||
| Срабатывание | - включение и подсвечивание единичных индикаторов на передней панели преобразователя (если включен режим мигания цифровых индикаторов); - событие регистрируется, фиксируется в журнале событий с присвоением метки времени; - зафиксированное состояние передается по протоколам МЭК 60870-5-101, МЭК 60870-5-104, МЭК 61850-8-1 (MMS), Modbus RTU, Modbus TCP |
|
| Режимы работы | - дискретный выход отключен; - дискретный выход включен, цифровые индикаторы мигают при включенном режиме мигания; - режим двухпозиционной команды управления; - режим подачи импульса (длинный, короткий) (МЭК 60870-5-101, МЭК 60870-5-104); |
- прямой гистерезис; - обратный гистерезис; - логика U-образная; - логика П-образная; - выключение при превышении уставки; - включение при превышении уставки |
| Программирование логики телеуправления | Программируется пользователем на языке программирования JavaScript (стандарт Ecmascript E5/E5.1)) – для преобразователя с протоколом МЭК 61850-8-1 (MMS) | |
Питание.
| Напряжение питания | - 24ВН - (24+12/-6) В постоянного тока; - 220ВУ - от 85 до 305 В переменного тока частотой (50 ± 0,5) Гц или от 110 до 430 В постоянного тока; - измерительная цепь - от 85 до 305 В переменного тока частотой (50 ± 0,5) Гц |
| Мощность потребления, не более | - по цепи питания при номинальных значениях входных сигналов: 8 В•А; - для последовательной цепи при номинальном значении тока и номинальном значении частоты: 0,1 В•А; - для параллельной цепи при номинальном значении напряжения и номинальном значении частоты: 0,05 В•А |
| Перепрограммирование прибора (настройка) | |
| Перепрограммирование | - через ПО «Конфигуратор» (интерфейс RS485, Ethernet); - через web-интерфейс (интерфейс Ethernet); - с помощью кнопок на передней панели (при наличии ЖК-дисплея) |
| Параметры перепрограммирования | - схема подключения (3-х или 4-х проводная), диапазон показаний; - единица измерения; - задание пароля; - период обновления индикации: от 100 мс до 10 сек., зона нечувствительности; - количество десятичных знаков: ток, напряжение, мощность; - яркость индикации; - параметры интерфейсов: RS485: адрес, скорость обмена по интерфейсу, паритет, количество стоп-бит, цикл. передача (табло, модуль индикации), период передачи, профиль протокола МЭК 60870-5-101 (адрес прибора, длина причины передачи, длина адреса ASDU, длина адреса параметра). Ethernet: IP-адрес, маска, шлюз, порты протоколов Modbus TCP, МЭК 60870-5-104, профиль МЭК 60870-5-104 (адрес прибора, длина причины передачи, длина адреса ASDU, длина адреса параметра, таймаут t1/t2/t3, число кадров k, число кадров w), цикл. передача (табло, модуль индикации), MAC-адрес, параметры порта МЭК 61850-8-1 (режим, порт TCP/IP, префикс логического устройства – настройка осуществляется в отдельном Конфигураторе). - параметры качества электроэнергии: провал напряжения (%), прерывание напряжения (%), уровень перенапряжения (%), отклонение частоты (Гц); - сервер синхронизации: протокол синхронизации, IP-адрес, порт; - пароль web-интерфейса; - установка даты и времени; - параметры дискретных релейных выходных сигналов (уставки на каждую электрическую величину): параметр, режим, уровень уставки (%), зона d (%), зона возврата (%), короткий импульс, длинный импульс; - параметры аналоговых выходных сигналов: режим работы, преобразуемый параметр, диапазон входного сигнала (%); - адресация регистров Modbus: адрес, измеряемый параметр, формат; - калибровка входных и выходных сигналов; - сброс счетчиков электроэнергии (всех счетчиков или любого отдельного счетчика). |
Условия эксплуатации.
| Рабочий диапазон температур |
- без ЖК-дисплея: от - 40 до + 70 °С (относительная влажность 98 % при +35 ºС); |
| Степень защиты | IP30 по ГОСТ 14254-2015 |
| Электромагнитная совместимость | ГОСТ Р МЭК 61326-1-2014 для класса А |
| Помехоустойчивость | ГОСТ Р МЭК 61326-1-2014 для класса А |
| Уровень индустриальных помех | ГОСТ 30805.22-2013 для класса A |
| Устойчивость к механическим воздействиям | Группа N1 по ГОСТ Р 52931-2008; для приборов с приемкой «Морской регистр» в соответствии с требованиями РМ РС (Приложение 13, 14 р.10, ч.IV Пр. РС/ТН) |
| Монтаж | DIN-рейка 35 мм |
| Исполнения | - общепромышленное; - для эксплуатации на АЭС (класс безопасности 4 по НП-001-2015); - для эксплуатации на морских судах (ОМ2) (в исполнении «L» в габаритном размере 162×91×61 мм, кроме исполнения с ЖК-дисплеем) |
| Сечение проводов | Для преобразователяв габаритном размере 108×91×57 мм: 0,5 мм2 (подключение к интерфейсам RS485, дискретным входам); 1,5 мм2 (подключение к дискретным и аналоговым выходам); 2,5 мм2 (подключение к измерительным входам тока и напряжения, цепи питания) Для преобразователя со специальным исполнением «L» в габаритном размере 162×91×61 мм: 2,5 мм2 |
Форма заказа.
Ea – b – c – d – e – f – g – h – i – j – k, где
а – тип преобразователя:
Е849ЭЛ – преобразователь измерительный мощности;
b – номинальное напряжение:
100 В, 380 В, 400 В – линейное напряжение;
U/100 – коэффициент трансформации по напряжению (номинальное напряжение вторичной обмотки 100 В);
Примечание: коэффициенты трансформации возможно перепрограммировать через программу «Конфигуратор»;
c – номинальный ток:
1 А; 5 А – фазный ток;
I/1; I/5 – коэффициент трансформации по току (номинальный ток вторичной обмотки 1 А и 5 А);
Примечание: коэффициенты трансформации возможно перепрограммировать через программу «Конфигуратор»;
d – напряжение питания:
24ВН – питание постоянного тока напряжением (24 +12/-6) В;
220ВУ – универсальное питание: напряжение питания от 85 до 305 В переменного тока частотой 50 Гц или от 110 до 430 В постоянного тока, или от измерительной цепи в диапазоне от 85 до 305 В;
e – наличие интерфейсов RS485, дополнительных интерфейсов, модулей синхронизации и датчика температуры:
1RS – наличие основного интерфейса RS485;
2RS – наличие основного и дополнительного интерфейсов RS485;
1RS,BLE – наличие основного интерфейса RS485 и беспроводного интерфейса Bluetooth;
1RS,BLE,Temp – наличие основного интерфейса RS485, беспроводного интерфейса Bluetooth, датчика температуры;
1RS,GPS – наличие основного интерфейса RS485 и модуля синхронизации времени GPS/ГЛОНАСС;
1RS,GPS,Temp – наличие основного интерфейса RS485, модуля синхронизации времени GPS/ ГЛОНАСС, датчика температуры;
Примечание - беспроводной интерфейс Bluetooth, модуль синхронизации времени GPS/ГЛОНАСС и датчик температуры применяются только для преобразователей, имеющих исполнение «L» (габ. размер 162×91×61 мм).
f – наличие интерфейсов Ethernet и протокола МЭК 61850-8-1 (MMS):
х – указывается при отсутствии;
1RE – наличие одного интерфейса Ethernet;
2RE – наличие двух интерфейсов Ethernet;
1RE(IEC) – наличие одного интерфейса Ethernet с протоколом МЭК 61850-8-1 (MMS);
2RE(IEC) – наличие двух интерфейсов Ethernet и протокола МЭК 61850-8-1 (MMS);
Примечания:
– при наличии двух интерфейсов (f = 2RE(IEC)), только 1 интерфейс (Ethernet 1) поддерживает протокол МЭК 61850-8-1 (MMS);
– в исполнении преобразователя в корпусе 108×91×57 мм с поддержкой протокола МЭК 61850-8-1 (MMS) (f = 1RE(IEC), f = 2RE(IEC)) отсутствуют аналоговые выходы (h = х; 01; 02; 03; 04);
g – наличие дискретных входов:
х – указывается при отсутствии;
DI – наличие 8 дискретных входов напряжением 24 В;
DI220 – наличие 8 дискретных входов напряжением 220 В;
Примечание - дискретные входы напряжением 220 В (DI220) применяются только для преобразователей, имеющих исполнение «L» (габ. размер 162×91×61 мм).
h – наличие выходных сигналов:
х – указывается при отсутствии;
01 – один дискретный выход без аналоговых выходов;
02 – два дискретных выхода без аналоговых выходов;
03 – три дискретных выхода без аналоговых выходов;
04 – четыре дискретных выхода без аналоговых выходов;
10(а) – один аналоговый выход без дискретных выходов;
11(а) – один аналоговый и один дискретный выход;
12(а) – один аналоговый и два дискретных выхода;
13(а) – один аналоговый и три дискретных выхода;
14(а) – один аналоговый и четыре дискретных выхода;
20(а,b) – два аналоговых выхода без дискретных выходов;
21(а,b) – два аналоговых и один дискретный выход;
22(а,b) – два аналоговых и два дискретных выхода;
23(а,b) – два аналоговых и три дискретных выхода;
24(а,b) – два аналоговых и четыре дискретных выхода;
30(а,b,c) – три аналоговых выхода без дискретных выходов;
31(а,b,c) – три аналоговых и один дискретный выход;
32(а,b,c) – три аналоговых и два дискретных выхода;
33(а,b,c) – три аналоговых и три дискретных выхода;
34(а,b,c) – три аналоговых и четыре дискретных выхода;
где а,b,c – условные обозначения диапазонов измерения выходных аналоговых сигналов А = 0…5 мА; В = 4… 20 мА;
С = 0…20 мА; АР = 0…2,5…5 мА; ВР = 4…12…20 мА; СР = 0…10…20 мА; ЕР = -5…0…5 мА.
(Пример: (04; 12(А); 21(В,В); 33(С,А,В); 30(С, В, С)). Возможно исполнение или только с поддержкой протокола МЭК 61850-8-1 (MMS) —1RE(IEC), 2RЕ(IEC), или только с аналоговыми выходами.
Примечания:
– в исполнении преобразователя в корпусе 108×91×57 мм с аналоговыми выходами отсутствует протокол МЭК 61850-8-1 (MMS);
– для преобразователей со специальным исполнением «L» (габ. размер 162×91×61 мм) исполнение с 4 дискретными выходами отсутствует;
– диапазон и параметры аналогового выхода программируются через программу «Конфигуратор» или с помощью кнопок на передней панели;
i – вид индикации:
х – указывается при отсутствии (базовое исполнение);
LCD – цветной жидкокристаллический;
j – эксплуатационное исполнение:
х – для приборов общепромышленного назначения (базовое исполнение);
ОМ2 – для эксплуатации на морских судах (кроме исполнения с ЖК-дисплеем);
А(Х) – для эксплуатации на АЭС, где Х - класс безопасности, классификационное обозначение по НП-001-2015 (4 класс безопасности);
k – специальное исполнение:
- для преобразователя Е849-ЭЛ (в габаритном размере 108×91×57 мм):
P – измерение активной мощности;
Q – измерение реактивной мощности;
PQ – измерение активной и реактивной мощности;
- для преобразователя Е-849ЭЛ (в габаритном размере 162×91×61 мм):
P,L – измерение активной мощности;
Q,L – измерение реактивной мощности;
PQ,L– измерение активной и реактивной мощности;
Таблица вариантов исполнений преобразователей.
| Тип преобразо-вателя | Параметр кода полного условного обозначения | |||||||||
| Номинальное значение или коэффициент трансформации |
Напряжение питания | Наличие интерфейсов, модуля и датчика |
Наличие интерфейса Ethernet |
Наличие дискретных входов | Наличие выходных сигналов** | Индикация | Эксплуа-тационное исполнение** | Специс-полнение | ||
| b | c | d | e | f | g | h | i | j | k | |
| Е849ЭЛ | U, U/100 | I, I/1; I/5 | 220ВУ, 24ВН, измерит. цепь | 1RS, 2RS | ×, 1RЕ, 2RЕ | ×, DI | + | ×, LCD | + | P, Q, PQ |
| 1RE(IEC)*, 2RЕ(IEC)* |
х, 01, 02, 03, 04 | |||||||||
| 1RS; 2RS; 1RS, BLE; 1RS, BLE, Temp; 1RS, GPS; 1RS, GPS, Temp | ×, 1RЕ, 2RЕ | ×, DI, DI220 | + | P,L; Q,L; PQ,L | ||||||
| 1RE(IEC), 2RЕ(IEC) |
||||||||||
| * в исполнении преобразователя в корпусе 108×91×57 мм с поддержкой протокола МЭК 61850-8-1 (MMS) (f = 1RE(IEC), f = 2RE(IEC)) отсутствуют аналоговые выходы (h = х; 01; 02; 03; 04) ** для преобразователей со специальным исполнением «L» (габ. размер 162×91×61 мм) ис-полнение с 4 дискретными выходами отсутствует *** кроме исполнения с ЖК-дисплеем **** Х - класс безопасности, классификационное обозначение по НП-001-2015 (4 класс безопасности) Примечания: Знак «×» означает отсутствие параметра в формуле заказа, «+» – наличие всех вариантов параметра в формуле заказа. |
||||||||||
Пример записи.
Для преобразователя мощности в габаритном размере 108×91×57 мм, имеющего следующие характеристики: номинальное напряжение 100 В, номинальный ток 1 А, напряжение питания от 85 до 305 В переменного тока частотой 50 Гц или от 110 до 430 В постоянного тока, основной интерфейс RS485, наличие Ethernet, дискретные входа, аналоговый выход 0…5 мА, два дискретных выхода, измерение активной и реактивной мощности
E849ЭЛ – 100 В – 1 А – 220ВУ – 1RS – 1RE – DI – 12(А) – х – х – РQ ТУ 25-7504.232-2016
Для преобразователя мощности исполнения «L», имеющего следующие характеристики: коэффициент трансформации по напряжению ктн= 10000/100, коэффициент трансформации по току ктт = 600/5, напряжение питания (24+12/-6) В постоянного тока, основной и дополнительный интерфейс RS485, один дискретный выход, ЖК-дисплей, габаритный размер 162×91×61 мм, измерение активной и реактивной мощности:
E849ЭЛ – 10000/100 – 600/5 – 24ВН – 2RS – х – х – 01 – LCD – х – PQ,L ТУ 25-7504.232-2016
Для преобразователя мощности исполнения «L», имеющего следующие характеристики: номинальное напряжение 400 В, номинальный ток 5 А, напряжение питания от 85 до 305 В переменного тока частотой 50 Гц или от 110 до 430 В постоянного тока, основной интерфейс RS485, наличие двух интерфейсов Ethernet, дискретные входа, три аналоговых выхода 0…5 мА, 4…20 мА, 0…5 мА, три дискретных выхода, эксплуатация на морских судах, исполнение в габаритном размере 162×91×61 мм, измерение активной мощности:
E849ЭЛ – 400 В – 5 А – 220ВУ – 1RS – 2RE – DI – 33(А,В,А) – х – ОМ2 – P,L ТУ 25-7504.232-2016
Для преобразователя мощности в габаритном размере 108×91×57 мм, имеющего следующие характеристики: номинальное напряжение 400 В, номинальный ток 5 А, напряжение питания от 85 до 305 В переменного тока частотой 50 Гц или от 110 до 430 В постоянного тока, основной интерфейс RS485, наличие двух интерфейсов Ethernet и протокола МЭК 61850-8-1 (MMS), наличие дискретных входов и четырех дискретных выходов, измерение реактивной мощности:
E849ЭЛ – 400 В – 5 А – 220ВУ – 1RS – 2RE(IEC) – DI – 04 – х – Q ТУ 25-7504.232-2016
Габаритные чертежи.
| Е-849ЭЛ в корпусе 108х91х57 мм | Е-849-ЭЛ в корпусе 162х91х61 мм |
 |
 |
Купить преобразователь измерительной активной и реактивной мощности Е849ЭЛ
Вся техническая информация, представленная на данном сайте, не является публичной офертой.
Технические характеристики изделий могут отличаться от указанных на сайте.
Претензии не принимаются, если вносимые в конструкции изделий изменения не влияют на основные характеристики изделий.
