Пост взрывозащищенный аварийной сигнализации ПАСВ5 и пост взрывозащищенный аварийной сигнализации ПАСВ6 предназначены для предупреждающей и аварийной световой сигнализации при размещении их в стационарных установках и на подвижных транспортных средствах во взрывоопасных зонах.
Посты взрывозащищенные ПАСВ5 предназначены для эксплуатации с маркировкой взрывозащиты 1ExdIICT6 во взрывоопасных зонах, согласно гл.7.3 «Электроустановки во взрывоопасных зонах», Правил устройства электроустановок. «Электрооборудование специальных установок» и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах, в электрических цепях переменного тока с частотой 50 или 60Гц номинального напряжения 24, 36, 127, 220, 380 В и постоянного тока номинального напряжения 24, 220В.
Посты ПАСВ6 с маркировкой взрывозащиты РВ ЕхdI предназначены для эксплуатации в угольных и сланцевых шахтах, опасных по газу и пыли, согласно Правилам безопасности в угольных шахтах, Правилам устройства электроустановок. «Электрооборудование специальных установок», а также согласно НПАОП 10.0.-1.01-05 «Правила безопасности в угольных шахтах», Правилам технической эксплуатации угольных шахт, и другим нормативно техническим документам, определяющим применяемость.
Посты ПАСВ5 и ПАСВ6 соответствуют требованиям РД БТ 39-0147171-003-88 к установке датчиков стационарных газоанализаторов в производственных помещениях и наружных площадках предприятий нефтяной и газовой промышленности. Посты ПАСВ5 и ПАСВ6 обеспечивают подачу предупреждающего светового сигнала при концентрации горючих газов 20% и аварийного - при 50% от нижнего концентрационного предела воспламенения.
Посты ПАСВ5 и ПАСВ6 работают в непрерывном, повторнократковременном и комплексном «2» режимах:
- непрерывный режим. для ПАСВ5-ХХ-1Х1Х и ПАСВ6-ХХ-1Х1Х: световой сигнал первого источника (Q1) - световой сигнал второго источника (Q1) - (Q2) -0,5-1,0 с;
- повторнократковременный: частота светового сигнала - 30-60 в минуту; продолжительность импульса - 0,5с-1с; интервал между сигналами - 0,5с -1с;
- комплексный «2» - для постов ПАСВ5-Х3-1Х1Х и ПАСВ6-Х3-1Х1Х.
Посты ПАСВ5-Х3-1Х1Х и ПАСВ6-Х3-1Х1Х работают в двух режимах, в зависимости от подачи управляющих сигналов U1 и U2. В режиме предупреждающей сигнализации - повторнократковременный режим для фонаря желтого или зеленого свечения при отключенном фонаре красного свечения и в аварийной сигнализации - непрерывный режим для фонаря красного свечения при отключенном фонаре желтого или зеленого свечения.
Основные отличия и преимущества ПАСВ5 и ПАСВ6 перед постами ПАСВ2:
- возможность применения во взрывоопасных средах, где по условиям эксплуатации необходимы взрывобезопасные посты с видом взрывозащиты «взрывонепроницаемая оболочка - d»;
- наличие рудничного взрывобезопасного исполнения для применения на шахтах опасных по газу и пыли;
- транзитные подключения;
- возможность разделения силовых цепей и цепей управления;
- при установке дополнительных вводов возможность контроля световой индикации на табло оператора.
Условия эксплуатации ПАСВ5, ПАСВ6
|
Характеристики
|
Значения
|
|
Климатическое исполнение постов
|
В2 по ГОСТ 15150-69
|
|
Химостойкое исполнение
|
Х3 по ГОСТ 24682-81
|
|
Температура окружающей среды
|
от -60 до +50 °С
|
|
Относительная влажность окружающей среды
|
до (98 ± 2) % при температуре (35 ± 2) °С с конденсацией влаги
|
|
Степень защиты оболочек постов от пыли и влаги
|
IР66 по ГОСТ 14254
|
Посты аварийной сигнализации ПАСВ5 и ПАСВ6 (рис.1) состоят из корпуса 1, крышки 2 и кабельного ввода 3. В корпусе имеется отверстие под кабельный ввод для подведения цепи управления, закрытое заглушкой 4.
В корпусе расположены блок электронных преобразований 5 и зажимы 6 типа ЗНП-22. Электронный преобразователь коммутирует подачу электрического сигнала на блок световых сигналов, состоящий из полупроводниковых коммутаторных ламп 7 типа СКЛ18. Коммутаторные лампы СКЛ18 защищены от внешнего воздействия колпаком 8, расположенном на крышке 2.
В зависимости от режима работы на крышке располагаются один Q1(лампы НL1-HL6) или два блока световых сигналов Q1 (лампы HL1,HL3,HL5) и Q2 (лампы HL2, HL4, HL6). На корпусе постов винтами 9 установлены две планки 10.
При постоянном напряжении необходимо соблюдать полярность подключения источника питания. Посты типа ПАСВ5-ХХ и ПАСВ6-ХХ имеют один фонарь красного, зеленого или желтого свечения. Посты типа ПАСВ5-Х3-1Х1Х и ПАСВ6-Х3-1Х1Х имеют два фонаря свечения, один из которых - красный Q1 (лампы 1,3,5), а другой Q2 (лампы 2,4,6) зеленого или желтого свечения.
Технические характеристики ПАСВ5, ПАСВ6
|
Характеристики
|
Значения
|
|
ПАСВ5
|
ПАСВ6
|
|
Номинальное напряжение переменного тока частотой сети 50 или 60 Гц, В
|
24, 36, 127, 220, 380
|
24, 36, 127, 220
|
|
Номинальное напряжение постоянного тока, В
|
24, 220
|
|
Потребляемая мощность, В·А
|
до 5
|
|
Яркость по оси, мкд
|
200 - 500
|
|
Номинальный ток контактных зажимов, А
|
0,2
|
Обозначение постов ПАСВ5, ПАСВ6 при заказе
П А С В Хо- Х1 Х21Х3Х1Х4 ТУ 4252-001-00213569-2005, где:
ПАСВ - пост аварийной сигнализации взрывозащищенный световой;
Хо - вид взрывозащиты: 5 - 1ЕхdIICT6, 6 - PB ExdI
Х1 - номинальное напряжение:
для ПАСВ5:
- переменного тока (50 или 60 Гц):1 - 24В, 2 -36В, 7 -127В, 3 -220В,4 - 380В;
- постоянного тока 5 - 24В, 6 - 220В;
для ПАСВ6:
- переменного тока (50 или 60 Гц):1 - 24В, 2 - 36В, 7 - 127В, 3 - 220В,
- постоянного тока 5 - 24В, 6 - 220В;
Х2 -режим работы: 1- непрерывный; 2 - повторнократковременный,3 - комплексный - 2,
Х3 - цвет свечения первого сигнализатора: К - красный Л - зеленый; Ж - желтый.
Х4 - цвет свечения второго сигнализатора: К - красный
Пример записи обозначения поста аварийной сигнализации светового взрывозащищенного на номинальное напряжение переменного тока 220В для непрерывного режима работы с одним источником света красного свечения и одним источником света зеленого свечения с маркировкой взрывозащиты 1ЕхedIICT6:
«ПАСВ5-31-1Л1К ТУ 4252-001-00213569-2005»
Пример записи обозначения поста аварийной сигнализации светового взрывозащищенного на номинальное напряжение переменного тока 220В для режима комплексный 2 с одним источником света зеленого свечения, одним источником света красного свечения с маркировкой взрывозащиты PB ExdI:
«ПАСВ6-33-1Ж1К ТУ 4252-001-00213569-2005»

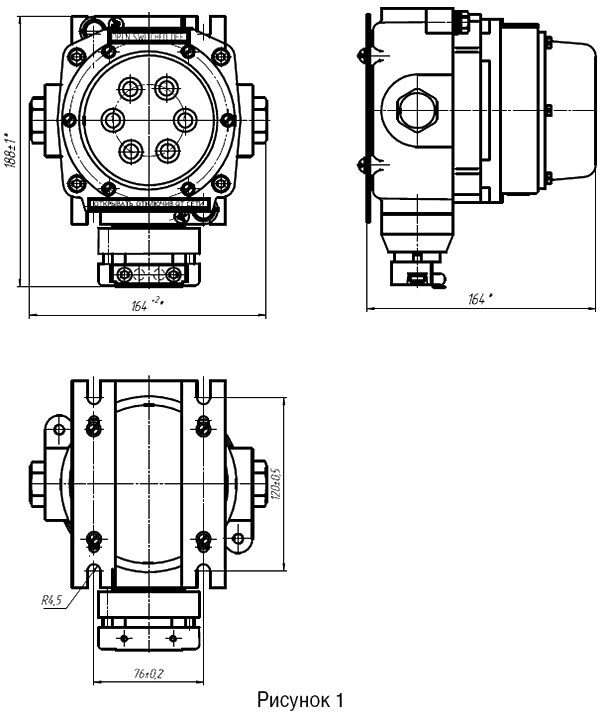

Чертеж ПАСВ5, ПАСВ6
|
Электрическая схема соединений ПАСВ5-Х1Х и ПАСВ6-Х-1Х Непрерывный режим
|
Электрическая схема соединений постов ПАСВ5-Х2-1Х и ПАСВ6-Х2-1Х Повторнократковременный режим
|
|
|
|
Электрическая схема соединений постов типа ПАСВ5-Х3-1Х1Х и ПАСВ6-Х3-1Х1Х режим - комплексный-2.
Назначение клеммных зажимов постов типа ПАСВ5-Х3 -1Х1Х и ПАСВ6-Х3-1Х1Х
|
№ клеммного зажима ХТ3
|
Обозначение
|
Назначение
|
Режим работы светового сигнализатора Q1
|
Режим работы светового сигнализатора Q2
|
|
1
|
N (при Uпост - (-))
|
Нейтраль сети
|
Дежурный
|
Дежурный
|
|
2
|
U (при Uпост - (+))
|
Фаза сети
|
|
3
|
Uвх1
|
Первая ступень сигнализации
|
Повторнократковременный
|
Отключен
|
|
4
|
Uвх2
|
Вторая ступень сигнализации
|
Отключен
|
Непрерывный
|
