Электромагнитные контакторы.
Условные обозначения:
| Т | К | С2 | 03 | ОД | БЛ |
| Напряжение в цепи управления, В | Вид | Коммутируемый ток, А |
Количество контактов | Окружающая температура | Модификация |
| V Т=30 | К=Коммутационный | Е5=5 | 2П=2 переключающих | 0=+60 | Л |
| П=15 | Т=Токовый | Д1=10 | 4П=4 переключающих | ОД=+85 | БЛ |
| С=115 | Н=Напряжение | Д2=25 | 6П=6 переключающих | 1=+100 | А |
| П=Управляемый переменным током | Д5=50 | 01=1 замыкающий | 1Д=+125 | Г | |
| С1=100 | 02=2 замыкающий | 1П=+150 | ГБ | ||
| С2=200 | 03=3 замыкающий | ||||
| С4=400 | 11=1 замыкающий | ||||
| С6=600 | 33=3 замыкающий | ||||
| Т1=1000 |
Электромагнитные контакторы однополюсные с замыкающими контактами серия 010ДЛ.
Назначение:
Коммутация цепей постоянного тока в электросистемах объектов авиационной техники.
| Технические характеристики: | |
| Ток коммутации | 50, 100, 200, 400, 600 А |
| Напряжение в цепи управления и коммутации постоянного тока | 27 В |
| Режим работы | продолжительный |
| Ток в цепи вспомогательного вывода | от 0,2 до 5 А |
| Авиационные механические и климатические воздействия, включая тропические условия | |
| Габаритные чертежи | Электрические схемы |
 |
 |
Технические характеристики серии 01ОДЛ.
| Тип | ТКД501ОДЛ | ТКС101ОДЛ | ТКС201ОДЛ | ТКС401ОДЛ | ТКС601ОДЛ | ||
| Цепь управления | Диапазон напряжения, В | 21-31,5 | |||||
| Потребляемый ток, А | 0,31 | 0,34 | 0,39 | 0,43 | 0,51 | ||
| Цепь коммутации | Диапазон напряжения постоянного тока, В | 18-31,5 | |||||
| Максимальное напряжение переменного тока, В | 220 | ||||||
| Диапазон частоты переменного тока, Гц | 50-1050 | ||||||
| Диапазон тока, А | 5-50 | 10-100 | 20-200 | 40-400 | 60-600 | ||
| Вид нагрузки | Индуктивная, моторная | ||||||
| Габаритные размеры, мм | A | 60,4 | 70,4 | 81,4 | 104,4 | 126,4 | |
| B | 38,4 | 42,4 | 50,4 | 65,4 | 78,4 | ||
| H | 53,5 | 74,5 | 80 | 94 | 102 | ||
| D | Ø25 | Ø28 | Ø33,5 | Ø44,5 | Ø49,5 | ||
| L | 30 | 41 | 47 | 53 | 58,5 | ||
| C | 2 | 2 | 2 | 3,5 | 4 | ||
| E | 50 | 60 | 71 | 92 | 114 | ||
| F | 28 | 32 | 40 | 53 | 66 | ||
| d | Ø4,5 2 отв. |
Ø4,5 2 отв. |
Ø4,5 4 отв. |
Ø5,5 4 отв. |
Ø5,5 4 отв. |
||
| Масса, кг | 0,145 | 0,200 | 0,345 | 0,730 | 1,100 | ||
| Электрическая схема | 1 | 2 | 2 | 2 | 2 | ||
Контактор ТКС403ОДЛ 8А0.361.404ТУ.
Электромагнитный трёхполюсный контактор ТКС-403ОДЛ (с тремя контактными группами на включение) предназначен для коммутации цепей переменного трёхфазного тока в электросистемах объектов, эксплуатируемых в различных климатических условиях, включая тропические (О 2.1 по ГОСТ 15150-69).
Технические характеристики ТКС403-ОДЛ.
| Параметр | Значение |
| Электрические параметры | |
| Номинальное напряжение коммутируемой цепи (действующее, линейное), В | 200 |
| Диапазон напряжения коммутируемой цепи (действующее, линейное), В | от 187 до 207 |
| Номинальный ток коммутируемой цепи, А | 400 |
| Диапазон тока коммутируемой цепи, А | от 40 до 400 |
| Номинальная частота, Гц | 400 |
| Диапазон частоты, Гц | от 320 до 1050 |
| Характер нагрузки | индуктивная, cosφ≥0,5 |
| Режим работы | продолжительный |
| Номинальное напряжение постоянного тока цепи управления, В | 27 |
| Диапазон напряжения цепи управления, В | от 24 до 29,4 |
| Ток, потребляемый контактором во включенном состоянии, в НКУ, при номинальном напряжении цепи управления, А, не более | 0,78 |
| Требования к конструкции | |
| Масса, кг | 1,800±5% |
| Условия применения | |
| Температура окружающей среды, ºС | от +85 до -60 |
| Требования по надёжности | |
| Износостойкость при коммутациях при частоте не более 4 раз в мин, срабатываний | 10 000 |

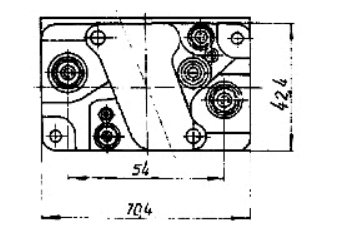

Габаритные размеры и электрические схемы ТКС-403-ОДЛ.
 |
 |
 |
 |
Контактор ТКС101ОДЛ 8А0.361.028ТУ.
Электромагнитный одноцепевой контактор ТКС-101ОДЛ, включающий, облегчённый, со вспомогательным выводом, с обмоткой рассчитанной на включение в сеть постоянного тока с номинальным напряжением 27 В.
Контактор ТКС-101-ОДЛ имеет один независимый замыкающий котнтакт и один вспомогательный вывод на ток от 0,2 до 100 А.
Предназначен для работы в электросистемах объектов авиационной техники, аппаратуры общего и специального назначения, эксплуатируемых в любых климатических условиях, включая тропические.
Технические характеристики ТКС101-ОДЛ.
| Параметр | Значение |
| Электрические параметры | |
| Диапазон частоты, Гц | от 50 до 1050 |
| Диапазон напряжений в цепи управления постоянного тока, В | 21-31,5 |
| Потребляемый ток в цепи управления, А, не более | 0,34 |
| Диапазон напряжений коммутируемой цепи постоянного тока, В | 18-31,5 |
| Режим работы | продолжительный |
| Напряжение коммутируемой цепи переменного тока 50-1050 Гц, В, не более | 220 |
| Диапазон токов коммутируемой цепи, А | 10-100 |
| Диапазон токов вспомогательного вывода, А | 0,2-5 |
| Требования к конструкции | |
| Масса, кг | 0,2 |
| Габаритные размеры, мм | 70,4х42,4х74,5 |
| Тип корпуса | зачехлённый, облегчённый |
| Условия применения | |
| Температура окружающей среды, ºС | от +85 до -60 |
| Климатическое исполнение | общеклиматическое «О», категория размещения «2» по ГОСТ 15150-69 |
Расшифровка условного обозначения:
ТКС101ОДЛ, где
Т - номинальное напряжение цепи обмотки управления 27 В;
К - контактор с питанием цепи управления постоянным током;
С - значение номинального тока в цепи главных контактов, обозначает разряд:
- буква Д - десятки;
- буква С - сотни.
1 - указывает количество единиц данного разряда;
0 - число независимых размыкающих контактов;
1 - число независимых замыкающих контактов;
О - максимально допустимая температура окружающей среды: О - 85°С;
Д - длительный режим работы;
Л - облегчённый вариант исполнения.
Контактор ТКС103ОДЛ 8А0.361.404ТУ.
Электромагнитный трёхполюсный контактор ТКС-103ОДЛ (с тремя контактными группами на включение) предназначен для коммутации цепей переменного трёхфазного тока в электросистемах объектов, эксплуатируемых в различных климатических условиях, включая тропические (О 2.1 по ГОСТ 15150-69).
Технические характеристики ТКС103-ОДЛ.
| Параметр | Значение |
| Электрические параметры | |
| Номинальное напряжение коммутируемой цепи (действующее, линейное), В | 200 |
| Диапазон напряжения коммутируемой цепи (действующее, линейное), В | от 187 до 207 |
| Номинальный ток коммутируемой цепи, А | 100 |
| Диапазон тока коммутируемой цепи, А | от 10 до 100 |
| Номинальная частота, Гц | 400 |
| Диапазон частоты, Гц | от 320 до 1050 |
| Характер нагрузки | индуктивная, cosφ≥0,5 |
| Режим работы | продолжительный |
| Номинальное напряжение постоянного тока цепи управления, В | 27 |
| Диапазон напряжения цепи управления, В | от 24 до 29,4 |
| Ток, потребляемый контактором во включенном состоянии, в НКУ, при номинальном напряжении цепи управления, А, не более | 0,40 |
| Требования к конструкции | |
| Масса, кг | 0,610±5% |
| Условия применения | |
| Температура окружающей среды, ºС | от +85 до -60 |
| Требования по надёжности | |
| Износостойкость при коммутациях при частоте не более 4 раз в мин, срабатываний | 10 000 |
Габаритные размеры и электрические схемы ТКС-103-ОДЛ.
 |
 |
|
|
Контактор ТКС133ОДЛ 8А0.361.554ТУ.
Электромагнитный контактор ТКС-133ОДЛ (с тремя контактными группами на переключение) предназначен для коммутации цепей переменного трёхфазного тока в электросистемах объектов, эксплуатируемых в различных климатических условиях, включая тропические (О 2.1 по ГОСТ 15150‑69).
Технические характеристики ТКС133-ОДЛ.
| Параметр | Значение |
| Электрические параметры | |
| Номинальное напряжение коммутируемой цепи (действующее, линейное), В | 200 |
| Диапазон напряжения коммутируемой цепи (действующее, линейное), В | от 187 до 207 |
| Номинальный ток коммутируемой цепи, А | 100 |
| Диапазон тока коммутируемой цепи, А | от 10 до 100 |
| Номинальная частота, Гц | 400 |
| Диапазон частоты, Гц | от 320 до 1050 |
| Характер нагрузки | индуктивная, cosφ≥0,5 |
| Режим работы | продолжительный |
| Номинальное напряжение постоянного тока цепи управления, В | 27 |
| Диапазон напряжения цепи управления, В | от 24 до 29,4 |
| Ток, потребляемый контактором во включенном состоянии, в НКУ, при номинальном напряжении цепи управления, А, не более | 0,51 |
| Требования к конструкции | |
| Масса, кг | 0,950±5% |
| Условия применения | |
| Температура окружающей среды, ºС | от +85 до -60 |
| Требования по надёжности | |
| Износостойкость при коммутациях при частоте не более 4 раз в мин, срабатываний | 5000 |
Габаритные размеры и электрические схемы ТКС-133-ОДЛ.
 |
 |
 |
|
Контактор ТКС203ОДЛ 8А0.361.404ТУ.
Электромагнитный трёхполюсный контактор ТКС-203ОДЛ (с тремя контактными группами на включение) предназначен для коммутации цепей переменного трёхфазного тока в электросистемах объектов, эксплуатируемых в различных климатических условиях, включая тропические (О 2.1 по ГОСТ 15150-69).
Технические характеристики ТКС203-ОДЛ.
| Параметр | Значение |
| Электрические параметры | |
| Номинальное напряжение коммутируемой цепи (действующее, линейное), В | 200 |
| Диапазон напряжения коммутируемой цепи (действующее, линейное), В | от 187 до 207 |
| Номинальный ток коммутируемой цепи, А | 200 |
| Диапазон тока коммутируемой цепи, А | от 20 до 200 |
| Номинальная частота, Гц | 400 |
| Диапазон частоты, Гц | от 320 до 1050 |
| Характер нагрузки | индуктивная, cosφ≥0,5 |
| Режим работы | продолжительный |
| Номинальное напряжение постоянного тока цепи управления, В | 27 |
| Диапазон напряжения цепи управления, В | от 24 до 29,4 |
| Ток, потребляемый контактором во включенном состоянии, в НКУ, при номинальном напряжении цепи управления, А, не более | 0,51 |
| Требования к конструкции | |
| Масса, кг | 1,150±5% |
| Условия применения | |
| Температура окружающей среды, ºС | от +85 до -60 |
| Требования по надёжности | |
| Износостойкость при коммутациях при частоте не более 4 раз в мин, срабатываний | 10 000 |
Габаритные размеры и электрические схемы ТКС-203-ОДЛ.
 |
 |
|
|
Контактор ТКС233ОДЛ 8А0.361.554ТУ.
Электромагнитный контактор ТКС-233ОДЛ (с тремя контактными группами на переключение) предназначен для коммутации цепей переменного трёхфазного тока в электросистемах объектов, эксплуатируемых в различных климатических условиях, включая тропические (О 2.1 по ГОСТ 15150‑69).
Технические характеристики ТКС233-ОДЛ.
| Параметр | Значение |
| Электрические параметры | |
| Номинальное напряжение коммутируемой цепи (действующее, линейное), В | 200 |
| Диапазон напряжения коммутируемой цепи (действующее, линейное), В | от 187 до 207 |
| Номинальный ток коммутируемой цепи, А | 200 |
| Диапазон тока коммутируемой цепи, А | от 20 до 200 |
| Номинальная частота, Гц | 400 |
| Диапазон частоты, Гц | от 320 до 1050 |
| Характер нагрузки | индуктивная, cosφ≥0,5 |
| Режим работы | продолжительный |
| Номинальное напряжение постоянного тока цепи управления, В | 27 |
| Диапазон напряжения цепи управления, В | от 24 до 29,4 |
| Ток, потребляемый контактором во включенном состоянии, в НКУ, при номинальном напряжении цепи управления, А, не более | 0,51 |
| Требования к конструкции | |
| Масса, кг | 1,150±5% |
| Условия применения | |
| Температура окружающей среды, ºС | от +85 до -60 |
| Требования по надёжности | |
| Износостойкость при коммутациях при частоте не более 4 раз в мин, срабатываний | 10 000 |
Габаритные размеры и электрические схемы ТКС-233-ОДЛ.
 |
 |
|
|
Контактор ТКС433ОДЛ 8А3.610.562ТУ.
Электромагнитный трёхполюсный контактор ТКС-433ОДБЛ (с тремя контактными группами на переключение) предназначен для коммутации цепей переменного трёхфазного тока в электросистемах объектов, эксплуатируемых в различных климатических условиях, включая тропические (О 2.1 по ГОСТ 15150-69).
Технические характеристики ТКС433-ОДЛ.
| Параметр | Значение |
| Электрические параметры | |
| Номинальное напряжение переменного тока главной цепи (действующее, линейное), В | 200 |
| Диапазон напряжения переменного тока главной цепи (действующее, линейное), В | от 187 до 207 |
| Номинальное напряжение постоянного тока вспомогательной цепи, В | 27 |
| Диапазон напряжения постоянного тока вспомогательной цепи, В | от 24,0 до 29,4 |
| Номинальный ток главной цепи, А: - замыкающих контактов - размыкающих контактов |
400 335 |
| Диапазон тока главной цепи, А: - замыкающих контактов - размыкающих контактов |
от 40 до 400 от 33,5 до 335,0 |
| Номинальная частота, Гц | 400 |
| Диапазон частоты, Гц | от 360 до 440 |
| Номинальный ток вспомогательной цепи, А | 2 |
| Диапазон тока вспомогательной цепи, А | от 0,2 до 2,0 |
| Характер нагрузки главной цепи | индуктивная, cosφ≥0,8 |
| Характер нагрузки вспомогательной цепи | индуктивная, t=0,007 с |
| Режим работы | продолжительный |
| Номинальное напряжение постоянного тока цепи управления, В | 27 |
| Диапазон напряжения цепи управления, В | от 24 до 29.4 |
| Ток, потребляемый электромагнитом контактора во включенном состоянии, в НКУ, при номинальном напряжении, А, не более | 0,83 |
| Требования к конструкции | |
| Масса, кг | 3,50±0,175 |
| Условия применения | |
| Температура окружающей среды, ºС | от +60 до -60 |
| Требования по надёжности | |
| Износостойкость при коммутациях при частоте не более 1 раза в мин, срабатываний | 5000 |

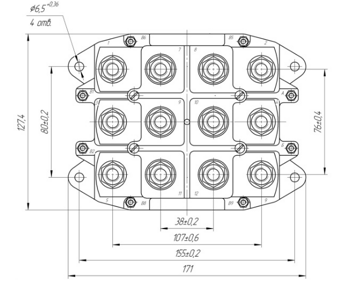

Габаритные размеры и электрические схемы ТКС-433-ОДЛ.
 |
 |
 |
|
Контактор ТКС101ДОД 8А0.361.026ТУ.
Контактор ТКС-101ДОД электромагнитный одноцепевой, включающий, негерметичный, с обмоткой рассчитанной на включение в сеть постоянного тока с номинальным напряжением 27 В.
Имеет один независимый замыкающий контакт с двойным разрывом цепи на ток 100 А и вспомогательный вывод на ток 5 А.
Обеспечивает коммутацию электрических цепей постоянного тока напряжением от 16 до 30 В и переменного тока напряжением от 20 до 220 В, частотой 360-1100 Гц.
Предназначен для работы в электросистемах объектов авиационной техники, аппаратуры общего и специального назначения всеклиматического применения.
Режим работы - продолжительный.
Тип корпуса - зачехлённый, негерметичный.
Климатическое исполнение контактора ТКС101-ДОД: общеклиматическое «О», категория размещения «2» по ГОСТ 15150-69.
Технические характеристики ТКС-101-ДОД.
| Диапазон напряжений в цепи управления постоянного тока, В | 24-30 |
| Ток управляющий, А, не более | 0,35 |
| Диапазон напряжений коммутируемой цепи постоянного тока, В | 16-30 |
| Диапазон напряжений коммутируемой цепи переменного тока частотой 360-1100 Гц, В | 20-220 |
| Ток коммутируемой цепи, А | 2,5-100 |
| Ток в цепи вспомогательного вывода, А | 0,2-5 |
| Конструктивное исполнение | негерметичные |
| Температура окружающей среды, °С | от -60°С до +85°С |
| Масса, кг | 0,37 |
Расшифровка условного обозначения:
ТКС-101ДОД, где
Т - номинальное напряжение обмотки управления 27 В;
К - контактор с питанием цепи управления постоянным током;
С - значение номинального тока в цепи главных контактов, обозначает разряд: - буква С - сотни.
1 - указывает количество единиц данного разряда;
01 - количество и вид контактов:
- первая цифра 0 обозначает отсутствие независимых размыкающих контактов,
- вторая цифра 1 обозначает количество независимых замыкающих контактов;
Д - длительный режим работы;
О - максимально допустимая температура окружающей среды: О - 85°С;
Д - дополнительные конструктивные особенности и модификации контактора.
Габаритные размеры и электрическая схема ТКС-101-ДОД.
 |
 |
 |
Контактор ТКС203ДОД ТУ 6302-69.
Контактор ТКС-203ДОД электромагнитный, трехцепевой, включающий, с обмоткой рассчитанной на включение в сеть постоянного тока с напряжением 27 В.
Предназначен для работы в составе электронных схем управления коммутацией в электросистемах объектов авиационной и другой техники, эксплуатируемой в любых климатических условиях, включая тропические.
Контактор ТКС203-ДОД имеет три независимых замыкающих контакта с двойным разрывом цепи на ток 200 А.
Обеспечивает коммутацию электрических цепей постоянного тока напряжением от 5 до 30 В и трёхфазного переменного тока напряжением от 20 до 380 В.
Режим работы - продолжительный.
Тип корпуса - негерметичный, зачехлённый.
Климатическое исполнение контактора ТКС203ДОД: общеклиматическое «О», категория размещения «2» по ГОСТ 15150-69.
Технические характеристики ТКС-203-ДОД.
| Диапазон напряжений в цепи управления постоянного тока, В | 5-30 |
| Диапазон напряжений коммутируемой цепи переменного тока частотой 360-440 Гц, В | 20-220 |
| Диапазон напряжений коммутируемой цепи переменного тока частотой 45-55 Гц, В | 20-380 |
| Диапазон токов коммутируемой цепи, А | 2-200 |
| Конструктивное исполнение | негерметичные |
| Температура окружающей среды, °С | от -60°С до +85°С |
| Масса, кг | 1,6 |
| Габаритные размеры, мм | 192x92х102 |
Расшифровка условного обозначения:
ТКС203ДОД, где
Т - номинальное напряжение обмотки управления 27 В;
К - контактор с питанием цепи управления постоянным током;
С - значение номинального тока в цепи главных контактов, обозначает разряд: - буква С - сотни.
2 - указывает количество единиц данного разряда;
0 - число независимых размыкающих контактов;
3 - число независимых замыкающих контактов;
Д - режим работы - длительный;
О - максимально допустимая температура окружающей среды: буква «О» - 85°С;
Д - дополнительные конструктивные особенности и модификации контактора.
Контактор ТКС401ДОД 8А0.361.026ТУ.
Контактор ТКС401-ДОД электромагнитный одноцепевой, включающий, негерметичный, с обмоткой рассчитанной на включение в сеть постоянного тока с номинальным напряжением 27 В.
Имеет один независимый замыкающий контакт с двойным разрывом цепи на ток 400 А и вспомогательный вывод на ток 5 А.
Обеспечивает коммутацию электрических цепей постоянного тока напряжением от 16 до 30 В и переменного тока напряжением от 20 до 220 В, частотой 360-1100 Гц.
Предназначен для работы в электросистемах объектов авиационной техники, аппаратуры общего и специального назначения всеклиматического применения.
Режим работы - продолжительный.
Тип корпуса - зачехлённый, негерметичный.
Климатическое исполнение контактора ТКС-401ДОД: общеклиматическое «О», категория размещения «2» по ГОСТ 15150-69.
Технические характеристики ТКС-401-ДОД.
| Диапазон напряжений в цепи управления постоянного тока, В | 24-30 |
| Ток управляющий, А, не более | 0,4 |
| Диапазон напряжений коммутируемой цепи постоянного тока, В | 16-30 |
| Диапазон напряжений коммутируемой цепи переменного тока частотой 360-1100 Гц, В | 20-220 |
| Ток коммутируемой цепи, А | 10-400 |
| Ток в цепи вспомогательного вывода, А | 0,2-5 |
| Конструктивное исполнение | негерметичные |
| Температура окружающей среды, °С | от -60°С до +85°С |
| Масса, кг | 1,3 |
Расшифровка условного обозначения:
ТКС401ДОД, где
Т - номинальное напряжение обмотки управления 27 В;
К - контактор с питанием цепи управления постоянным током;
С - значение номинального тока в цепи главных контактов, обозначает разряд: - буква С - сотни.
4 - указывает количество единиц данного разряда;
01 - количество и вид контактов:
- первая цифра 0 обозначает отсутствие независимых размыкающих контактов,
- вторая цифра 1 обозначает количество независимых замыкающих контактов;
Д - длительный режим работы;
О - максимально допустимая температура окружающей среды: О - 85°С;
Д - дополнительные конструктивные особенности и модификации контактора.
Габаритные размеры ТКС-401-ДОД.
 |
 |
Контактор ТКС403ДОДБ ТУ 881-67.
Контактор ТКС-403ДОДБ электромагнитный, трехцепевой, включающий, с двойным разрывом цепи и обмоткой рассчитанной на включение в сеть постоянного тока с номинальным напряжением 27 В.
Предназначен для работы в составе электронных схем управления коммутацией в электросистемах объектов авиационной и другой техники, эксплуатируемой в любых климатических условиях, включая тропические.
Контактор ТКС403-ДОДБ имеет три независимых замыкающих и один вспомогательный контакт на ток от 0,2 до 400 А.
Обеспечивает коммутацию электрических цепей постоянного тока напряжением от 16 до 30 В и трёхфазного переменного тока напряжением от 20 до 420 В.
Режим работы - продолжительный.
Тип корпуса - негерметичный, зачехлённый.
Климатическое исполнение контактора ТКС-403-ДОД-Б: «О» - общеклиматическое, категория размещения - «2» по ГОСТ 15150-69.
Технические характеристики ТКС-403-ДОДБ.
| Напряжение в цепи управления постоянного тока, В | 27 |
| Диапазон напряжений коммутируемой цепи постоянного тока, В | 16-30 (в наземных условиях до 125 В) |
| Диапазон напряжений коммутируемой цепи переменного тока 360-440 Гц, В | 20-420 (в наземных условиях) |
| Диапазон напряжений коммутируемой цепи переменного тока 45-55 Гц, В | 20-420 (в наземных условиях) |
| Диапазон токов коммутируемой цепи, А | 0,2-400 |
| Конструктивное исполнение | негерметичные |
| Температура окружающей среды, °С | от -60°С до +85°С |
| Масса, кг | 3,2 |
| Габаритные размеры, мм | 240х127х116 |
Расшифровка условного обозначения:
ТКС403ДОДБ, где
Т - номинальное напряжение обмотки управления 27 В;
К - контактор с питанием цепи управления постоянным током;
С - значение номинального тока в цепи главных контактов, обозначает разряд: - буква С - сотни.
4 - указывает количество единиц данного разряда;
0 - число независимых размыкающих контактов;
3 - число независимых замыкающих контактов;
Д - режим работы - длительный;
О - максимально допустимая температура окружающей среды: О - 85°С;
Д - дополнительные конструктивные особенности и модификации контактора;
Б - наличие вспомогательного контакта.
Контактор ТКС611ДОД.
Контактор ТКС611ДОД электромагнитный одноцепевой, переключающий, негерметичный, с обмоткой рассчитанной на включение в сеть постоянного тока с номинальным напряжением 27 В.
Предназначен для работы в составе электронных схем управления коммутацией в электросистемах объектов авиационной и другой техники, эксплуатируемой в любых климатических условиях, включая тропические.
Контактор ТКС611-ДОД имеет один независимый замыкающий контакт с двойным разрывом цепи на ток 600 А.
Обеспечивает коммутацию электрических цепей постоянного тока напряжением от 16 до 30 В и переменного тока напряжением от 20 до 220 В, частотой 360-1100 Гц.
Режим работы - продолжительный.
Тип корпуса - зачехлённый, негерметичный.
Климатическое исполнение контактора ТКС-611ДОД: общеклиматическое «О», категория размещения «2» по ГОСТ 15150-69.
Гарантийный срок - 11 лет со дня ввода контактора в эксплуатацию (в пределах 6000 летных часов).
Категория качества: «ОТК», «ВП». Технические условия: 8А0.361.013ТУ.
Технические характеристики ТКС-611-ДОД:
| Диапазон напряжений в цепи управления постоянного тока, В | 24-30 |
| Ток управляющий, А, не более | 0,62 |
| Диапазон напряжений коммутируемой цепи постоянного тока, В | 16-30 |
| Диапазон напряжений коммутируемой цепи переменного тока частотой 360-1100 Гц, В | 20-220 |
| Ток коммутируемой цепи, А | 20-600 |
| Конструктивное исполнение | негерметичный |
| Температура окружающей среды, °С | от -60 до +85 |
| Габаритные размеры, мм | 78х126х148 |
| Масса, кг | 2,7 |
Расшифровка условного обозначения:
ТКС611ДОД, где
Т - номинальное напряжение обмотки управления 27 В;
К - контактор с питанием цепи управления постоянным током;
С - значение номинального тока в цепи главных контактов, обозначает разряд:
- буква Д - десятки;
- буква С - сотни.
6 - указывает количество единиц данного разряда;
1 - количество независимых размыкающих контактов;
1 - количество независимых замыкающих контактов;
Д - продолжительный режим работы;
О - максимально допустимая температура окружающей среды: О - 85°С;
Д - дополнительные конструктивные особенности и модификации контактора.
Контактор ТКС133ДОД.
Контактор ТКС133ДОД электромагнитный, трехцепевой, переключающий, с обмоткой рассчитанной на включение в сеть постоянного тока с напряжением 27 В.
Предназначен для работы в электросистемах объектов авиационной техники, в бортовом и наземном радиотехническом оборудовании, эксплуатируемом в различных климатических условиях, включая тропические.
Контактор ТКС-133ДОД имеет три независимых замыкающих и три независимых размыкающих контакта с двойным разрывом цепи на ток от 0,2 до 100 А.
Обеспечивает коммутацию электрических цепей постоянного тока напряжением от 5 до 30 В и трёхфазного переменного тока напряжением от 20 до 380 В.
Режим работы - продолжительный.
Тип корпуса - негерметичный, зачехлённый.
Климатическое исполнение контактора ТКС133ДОД: «О» - общеклиматическое по ГОСТ 15150-69.
Категория качества: «ОТК», «ВП». Технические условия: ТУ 6303-69.
Технические характеристики ТКС-133-ДОД:
| Напряжение в цепи управления постоянного тока, В | 27 |
| Диапазон напряжений коммутируемой цепи постоянного тока, В | 5-30 |
| Диапазон напряжений коммутируемой цепи переменного тока 360-1100Гц, В | 20-220 |
| Диапазон напряжений коммутируемой цепи переменного тока 45-55Гц, В | 20-380 |
| Диапазон токов коммутируемой цепи, А | 0,2-100 |
| Конструктивное исполнение | негерметичный |
| Температура окружающей среды, °С | от -60 до +85 |
| Габаритные размеры, мм | 148х68х119 |
| Масса, кг | 1,35 |
Купить контактор электромагнитный серии ТКС
Вся техническая информация, представленная на данном сайте, не является публичной офертой.
Технические характеристики изделий могут отличаться от указанных на сайте.
Претензии не принимаются, если вносимые в конструкции изделий изменения не влияют на основные характеристики изделий.
