Электромагнитные контакторы.
Условные обозначения:
| Т | К | С2 | 03 | ОД | БЛ |
| Напряжение в цепи управления, В | Вид | Коммутируемый ток, А |
Количество контактов | Окружающая температура | Модификация |
| V Т=30 | К=Коммутационный | Е5=5 | 2П=2 переключающих | 0=+60 | Л |
| П=15 | Т=Токовый | Д1=10 | 4П=4 переключающих | ОД=+85 | БЛ |
| С=115 | Н=Напряжение | Д2=25 | 6П=6 переключающих | 1=+100 | А |
| П=Управляемый переменным током | Д5=50 | 01=1 замыкающий | 1Д=+125 | Г | |
| С1=100 | 02=2 замыкающий | 1П=+150 | ГБ | ||
| С2=200 | 03=3 замыкающий | ||||
| С4=400 | 11=1 замыкающий | ||||
| С6=600 | 33=3 замыкающий | ||||
| Т1=1000 |
Электромагнитные контакторы однополюсные с замыкающими контактами серия 010ДЛ.
Назначение:
Коммутация цепей постоянного тока в электросистемах объектов авиационной техники.
| Технические характеристики: | |
| Ток коммутации | 50, 100, 200, 400, 600 А |
| Напряжение в цепи управления и коммутации постоянного тока | 27 В |
| Режим работы | продолжительный |
| Ток в цепи вспомогательного вывода | от 0,2 до 5 А |
| Авиационные механические и климатические воздействия, включая тропические условия | |
| Габаритные чертежи | Электрические схемы |
 |
 |
Технические характеристики серии 01ОДЛ.
| Тип | ТКД501ОДЛ | ТКС101ОДЛ | ТКС201ОДЛ | ТКС401ОДЛ | ТКС601ОДЛ | ||
| Цепь управления | Диапазон напряжения, В | 21-31,5 | |||||
| Потребляемый ток, А | 0,31 | 0,34 | 0,39 | 0,43 | 0,51 | ||
| Цепь коммутации | Диапазон напряжения постоянного тока, В | 18-31,5 | |||||
| Максимальное напряжение переменного тока, В | 220 | ||||||
| Диапазон частоты переменного тока, Гц | 50-1050 | ||||||
| Диапазон тока, А | 5-50 | 10-100 | 20-200 | 40-400 | 60-600 | ||
| Вид нагрузки | Индуктивная, моторная | ||||||
| Габаритные размеры, мм | A | 60,4 | 70,4 | 81,4 | 104,4 | 126,4 | |
| B | 38,4 | 42,4 | 50,4 | 65,4 | 78,4 | ||
| H | 53,5 | 74,5 | 80 | 94 | 102 | ||
| D | Ø25 | Ø28 | Ø33,5 | Ø44,5 | Ø49,5 | ||
| L | 30 | 41 | 47 | 53 | 58,5 | ||
| C | 2 | 2 | 2 | 3,5 | 4 | ||
| E | 50 | 60 | 71 | 92 | 114 | ||
| F | 28 | 32 | 40 | 53 | 66 | ||
| d | Ø4,5 2 отв. |
Ø4,5 2 отв. |
Ø4,5 4 отв. |
Ø5,5 4 отв. |
Ø5,5 4 отв. |
||
| Масса, кг | 0,145 | 0,200 | 0,345 | 0,730 | 1,100 | ||
| Электрическая схема | 1 | 2 | 2 | 2 | 2 | ||
Контактор ТКД103ОДЛ 8А0.361.404ТУ.
Электромагнитный трёхполюсный контактор ТКД-103ОДЛ (с тремя контактными группами на включение) предназначен для коммутации цепей переменного трёхфазного тока в электросистемах объектов, эксплуатируемых в различных климатических условиях, включая тропические (О 2.1 по ГОСТ 15150-69).
Технические характеристики ТКД103-ОДЛ.
| Параметр | Значение |
| Электрические параметры | |
| Номинальное напряжение коммутируемой цепи (действующее, линейное), В | 200 |
| Диапазон напряжения коммутируемой цепи (действующее, линейное), В | от 187 до 207 |
| Номинальный ток коммутируемой цепи, А | 10 |
| Диапазон тока коммутируемой цепи, А | от 1 до 10 |
| Номинальная частота, Гц | 400 |
| Диапазон частоты, Гц | от 320 до 1050 |
| Характер нагрузки | моторная |
| Режим работы | продолжительный |
| Номинальное напряжение постоянного тока цепи управления, В | 27 |
| Диапазон напряжения цепи управления, В | от 24 до 29,4 |
| Ток, потребляемый контактором во включенном состоянии, в НКУ, при номинальном напряжении цепи управления, А, не более | 0,31 |
| Требования к конструкции | |
| Масса, кг | 0,116 ± 5 % |
| Условия применения | |
| Температура окружающей среды, ºС | от +85 до -60 |
| Требования по надёжности | |
| Износостойкость при коммутациях при частоте не более 4 раз в мин, срабатываний | 10 000 |
Габаритные чертежи и электрические схемы ТКД-103-ОДЛ.
 |
 |
 |
Контактор ТКД133ОДЛ 8А0.361.554ТУ.
Электромагнитный трёхполюсный контактор ТКД-133ОДЛ (с тремя контактными группами на переключение) предназначен для коммутации цепей переменного трёхфазного тока в электросистемах объектов, эксплуатируемых в различных климатических условиях, включая тропические (О 2.1 по ГОСТ 15150-69).
Технические характеристики ТКД133-ОДЛ.
| Параметр | Значение |
| Электрические параметры | |
| Номинальное напряжение коммутируемой цепи (действующее, линейное), В | 200 |
| Диапазон напряжения коммутируемой цепи (действующее, линейное), В | от 187 до 207 |
| Номинальный ток коммутируемой цепи, А | 10 |
| Диапазон тока коммутируемой цепи, А | от 1 до 10 |
| Номинальная частота, Гц | 400 |
| Диапазон частоты, Гц | от 320 до 1050 |
| Характер нагрузки | индуктивная, cosφ=0,5 |
| Режим работы | продолжительный |
| Номинальное напряжение постоянного тока цепи управления, В | 27 |
| Диапазон напряжения цепи управления, В | от 24 до 29,4 |
| Ток, потребляемый контактором во включенном состоянии, в НКУ, при номинальном напряжении цепи управления, А, не более | 0,34 |
| Требования к конструкции | |
| Масса, кг | 0,155 ± 5 % |
| Условия применения | |
| Температура окружающей среды, ºС | от +85 до -60 |
| Требования по надёжности | |
| Износостойкость при коммутациях при частоте не более 4 раз в мин, срабатываний | 5000 |
Габаритные чертежи и электрические схемы ТКД-133-ОДЛ.
 |
 |
 |
Контактор ТКД203ОДЛ 8А0.361.404ТУ.
Электромагнитный трёхполюсный контактор ТКД-203ОДЛ (с тремя контактными группами на включение) предназначен для коммутации цепей переменного трёхфазного тока в электросистемах объектов, эксплуатируемых в различных климатических условиях, включая тропические (О 2.1 по ГОСТ 15150-69).
Технические характеристики ТКД203-ОДЛ.
| Параметр | Значение |
| Электрические параметры | |
| Номинальное напряжение коммутируемой цепи (действующее, линейное), В | 200 |
| Диапазон напряжения коммутируемой цепи (действующее, линейное), В | от 187 до 207 |
| Номинальный ток коммутируемой цепи, А | 10 |
| Диапазон тока коммутируемой цепи, А | от 1 до 10 |
| Номинальная частота, Гц | 400 |
| Диапазон частоты, Гц | от 320 до 1050 |
| Характер нагрузки | индуктивная, cosφ=0,5 |
| Режим работы | продолжительный |
| Номинальное напряжение постоянного тока цепи управления, В | 27 |
| Диапазон напряжения цепи управления, В | от 24 до 29,4 |
| Ток, потребляемый контактором во включенном состоянии, в НКУ, при номинальном напряжении цепи управления, А, не более | 0,34 |
| Требования к конструкции | |
| Масса, кг | 0,155 ± 5 % |
| Условия применения | |
| Температура окружающей среды, ºС | от +85 до -60 |
| Требования по надёжности | |
| Износостойкость при коммутациях при частоте не более 4 раз в мин, срабатываний | 5000 |
Габаритные чертежи и электрические схемы ТКД-203-ОДЛ.
 |
 |
 |
Контактор ТКД223ОДЛ 8А0.361.554ТУ.
Электромагнитный контактор ТКД-233ОДЛ (с тремя контактными группами на переключение) предназначен для коммутации цепей переменного трёхфазного тока в электросистемах объектов, эксплуатируемых в различных климатических условиях, включая тропические (О 2.1 по ГОСТ 15150‑69).
Технические характеристики ТКД233-ОДЛ.
| Параметр | Значение |
| Электрические параметры | |
| Номинальное напряжение коммутируемой цепи (действующее, линейное), В | 200 |
| Диапазон напряжения коммутируемой цепи (действующее, линейное), В | от 187 до 207 |
| Номинальный ток коммутируемой цепи, А | 25 |
| Диапазон тока коммутируемой цепи, А | от 2,5 до 25 |
| Номинальная частота, Гц | 400 |
| Диапазон частоты, Гц | от 320 до 1050 |
| Характер нагрузки | индуктивная, cosφ=0,5 |
| Режим работы | продолжительный |
| Номинальное напряжение постоянного тока цепи управления, В | 27 |
| Диапазон напряжения цепи управления, В | от 24 до 29,4 |
| Ток, потребляемый контактором во включенном состоянии, в НКУ, при номинальном напряжении цепи управления, А, не более | 0,39 |
| Требования к конструкции | |
| Масса, кг | 0,300 ± 5 % |
| Условия применения | |
| Температура окружающей среды, ºС | от +85 до -60 |
| Требования по надёжности | |
| Износостойкость при коммутациях при частоте не более 4 раз в мин, срабатываний | 5000 |
Габаритные чертежи и электрические схемы ТКД-233-ОДЛ.
 |
 |
 |
 |
Контактор ТКД503ОДЛ 8А0.361.404ТУ.
Электромагнитный трёхполюсный контактор ТКД-503ОДЛ (с тремя контактными группами на включение) предназначен для коммутации цепей переменного трёхфазного тока в электросистемах объектов, эксплуатируемых в различных климатических условиях, включая тропические (О 2.1 по ГОСТ 15150-69).
Технические характеристики ТКД503-ОДЛ.
| Параметр | Значение |
| Электрические параметры | |
| Номинальное напряжение коммутируемой цепи (действующее, линейное), В | 200 |
| Диапазон напряжения коммутируемой цепи (действующее, линейное), В | от 187 до 207 |
| Номинальный ток коммутируемой цепи, А | 50 |
| Диапазон тока коммутируемой цепи, А | от 5 до 50 |
| Номинальная частота, Гц | 400 |
| Диапазон частоты, Гц | от 320 до 1050 |
| Характер нагрузки | индуктивная, cosφ=0,5 |
| Режим работы | продолжительный |
| Номинальное напряжение постоянного тока цепи управления, В | 27 |
| Диапазон напряжения цепи управления, В | от 24 до 29,4 |
| Ток, потребляемый контактором во включенном состоянии, в НКУ, при номинальном напряжении цепи управления, А, не более | 0,43 |
| Требования к конструкции | |
| Масса, кг | 0,410 ± 5 % |
| Условия применения | |
| Температура окружающей среды, ºС | от +85 до -60 |
| Требования по надёжности | |
| Износостойкость при коммутациях при частоте не более 4 раз в мин, срабатываний | 10 000 |

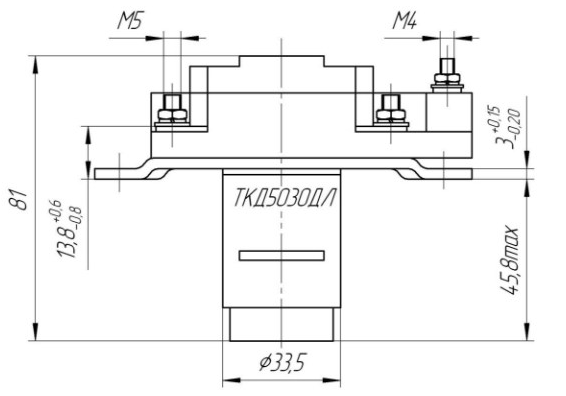

Габаритные чертежи и электрические схемы ТКД-503-ОДЛ.
 |
 |
 |
|
Контактор ТКД511ОДЛ 8А0.361.253ТУ.
Электромагнитный контактор ТКД-511ОДЛ (с одной контактной группой на переключение) предназначен для коммутации цепей постоянного тока в электросистемах объектов, эксплуатируемых в различных климатических условиях, включая тропические (О 2.1 по ГОСТ 15150-69).
Технические характеристики ТКД511-ОДЛ.
| Параметр | Значение |
| Электрические параметры | |
| Номинальное напряжение коммутируемой цепи (действующее, линейное), В | 27 |
| Диапазон напряжения коммутируемой цепи (действующее, линейное), В | от 24,0 до 29,4 |
| Номинальный ток коммутируемой цепи, А | 50 |
| Диапазон тока коммутируемой цепи, А | от 5 до 50 |
| Характер нагрузки | индуктивная, t=0,001 с |
| Режим работы | продолжительный |
| Номинальное напряжение постоянного тока цепи управления, В | 27 |
| Диапазон напряжения цепи управления, В | от 24 до 29,4 |
| Ток, потребляемый контактором во включенном состоянии, в НКУ, при номинальном напряжении цепи управления, А, не более | 0,39 |
| Требования к конструкции | |
| Масса, кг | 0,250 ± 0,012 |
| Условия применения | |
| Температура окружающей среды, ºС | от +85 до -60 |
| Требования по надёжности | |
| Износостойкость при коммутациях при частоте не более 4 раз в мин, срабатываний | 5000 |

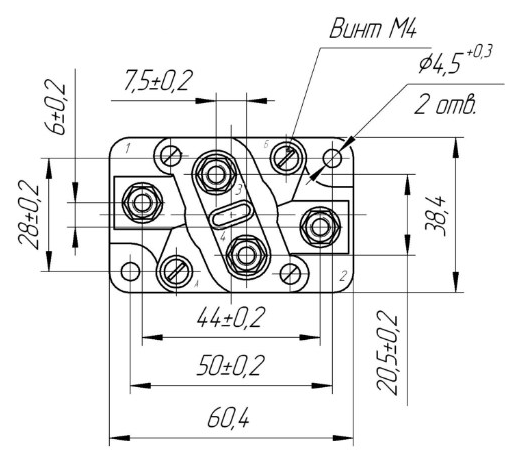

Габаритные чертежи и электрические схемы ТКД-511-ОДЛ.
 |
 |
 |
 |
Контактор ТКД533ОДЛ 8А0.361.554ТУ.
Электромагнитный контактор ТКД-533ОДЛ (с тремя контактными группами на переключение) предназначен для коммутации цепей переменного трёхфазного тока в электросистемах объектов, эксплуатируемых в различных климатических условиях, включая тропические (О 2.1 по ГОСТ 15150‑69).
Технические характеристики ТКД533-ОДЛ.
| Параметр | Значение |
| Электрические параметры | |
| Номинальное напряжение коммутируемой цепи (действующее, линейное), В | 200 |
| Диапазон напряжения коммутируемой цепи (действующее, линейное), В | от 187 до 207 |
| Номинальный ток коммутируемой цепи, А | 50 |
| Диапазон тока коммутируемой цепи, А | от 5 до 50 |
| Характер нагрузки | индуктивная, t=0,001 с |
| Режим работы | продолжительный |
| Номинальное напряжение постоянного тока цепи управления, В | 27 |
| Диапазон напряжения цепи управления, В | от 24 до 29,4 |
| Ток, потребляемый контактором во включенном состоянии, в НКУ, при номинальном напряжении цепи управления, А, не более | 0,40 |
| Требования к конструкции | |
| Масса, кг | 0,580 ± 5 % |
| Условия применения | |
| Температура окружающей среды, ºС | от +85 до -60 |
| Требования по надёжности | |
| Износостойкость при коммутациях при частоте не более 4 раз в мин, срабатываний | 5000 |
Габаритные чертежи и электрические схемы ТКД-533-ОДЛ.
 |
 |
|
|
ТКТ101ДО.ТУ
Электромагнитный контактор ТКТ101ДО (одноцепевой контактор с двойным разрывом цепи контактов) предназначен для коммутации цепей постоянного тока в электросистемах объектов авиационной техники, эксплуатируемых в различных климатических условиях, включая тропические (О 2.1 по ГОСТ 15150-69).
Технические характеристики ТКТ-101ДО.
| Параметр | Значение |
| Электрические параметры | |
| Номинальное напряжение коммутируемой цепи , В | 27 |
| Диапазон напряжения коммутируемой цепи, В | от 24,0 до 30 |
| Номинальный ток коммутируемой цепи, А | 1000 |
| Диапазон тока коммутируемой цепи, А | от 100 до 1000 |
| Характер нагрузки | индуктивная, t=0,001 с |
| Режим работы | продолжительный |
| Номинальное напряжение постоянного тока цепи управления, В | 27 |
| Диапазон напряжения цепи управления, В | от 24 до 30 |
| Ток, потребляемый электромагнитом контактора во включенном состоянии, в НКУ, при номинальном напряжении, А, не более | 0,65 |
| Требования к конструкции | |
| Масса, кг, не более | 2,85 |
| Условия применения | |
| Температура окружающей среды, ºС | от +60 до -60 |
| Требования по надёжности | |
| Износостойкость при коммутациях при частоте не более 2 раз в мин, срабатываний | 5000 включений тока 3000 А с t=0,003 с, снижающегося через 1 с до 1000 А и 5000 отключений тока 1000 А |
Габаритные размеры и электрические схемы ТКТ101-ДО.
 |
 |
 |
|
