Поставка промышленного электрооборудования

Реле тока РЭМ-650


ТУ 16-647.030-85

Электромагнитное реле постоянного тока РЭМ-650 применяется в качестве реле управления в основном в комплектных устройствах электроприводами постоянного тока судового электрооборудования и в вагонах метрополитена.

Технические характеристики

Номинальный ток контактов, А 10
Номинальное напряжение цепи контактов , В 110, 220, 320
Механическая износостойкость реле, циклов ВО, не менее 10 000 при коммутации токов в соответствии с таблицей 1
Коммутационная износостойкость реле, циклов ВО, не менее
Режим работы прерывисто-продолжительный
повторно-кратковременный (ПВ 40%) кратковременный
Присоединение к контактам и катушкам переднее
Температура окружающего воздуха, °С от -40 до +60
Масса, кг, не более 2,3

Таблица 1

Режим Напряжение, В Рабочий так, коммутируемый контактами, А
включаемый отключаемый при нагрузке
индуктивной
τ ≤ 0,05 с
активной
Нормальных коммутаций 110 10 0.5 1
220 5 0.2 0.5
320 3.5 0.13 0.35
Редких коммутаций 110 10 1.5 2.5
220 5 1 2
320 3.5 0.6 1.2
Тип реле Способ возврата Количество и вид
контактов
Исполнение втягиваю-
щих катушек на ток, А
Пределы регулирова-
ния тока втягивания
РЭМ 651 самовозврат 1 переключающий 2,5; 5; 10; 15; 25; 50;
100; 200; 300; 600
1,3-3,5Iн
РЭМ 651Р ручной
РЭМ 651Д электромагнитный

Типоисполнения и технические данные

Номинальный ток втягивающей катушки Тип реле
РЭМ 651 РЭМ 651 Р РЭМ 651Д РЭМ651Д*
Напряжение
отключающей катушки, В
Напряжение
отключающей катушки, В *
110 220 75 110
2,5 166513513 166513523 166513543 166513553
5 166513913 166513923 166513943 166513953
10 166514313 166514323 166514343 166514353
15 166514613 166514623 166514623 166514653 156514663 156514643
25 166514913 166514923 166514923 166514953
50 166515413 166515423 166515423 166515453 156515463 156515443
100 166516013 166516023 166516043 366516053
150 166516413 166516423 166516423 166516453
200 166516513 166516523 166516543 166516523
300 166516813 166516823 166516843 166516853 156516863 156516843
600 166517213 166517223 166517243 166517253 156517263 156517243

* Реле для электрооборудования вагонов метрополитена.

Габаритные и установочные размеры


Номинальный
ток, А
Установочные размеры, мм Габаритные размеры, мм Присоединительные
размеры
Б В Г Д Е
2,5 60±0,6 - - 100 max - М4
от 5 до 50 - 180 max М6
100 - 74±0,6 98±0,7 120 max
150, 200 М8
300 М10
600 130 max М12

Формулировка заказа

  • полное наименование реле;
  • тип реле и номенклатурный номер;
  • номинальный ток катушки;
  • номинальное напряжение отключающей катушки (для РЭМ651Д).

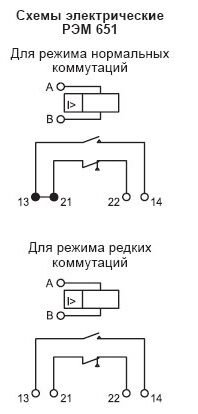

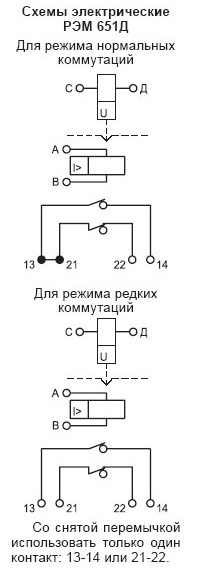

rem651_se.jpg rem651r_se.jpg rem651d_se.jpg
