Пост аварийный взрывозащищенный ПАСВ3, ПАСВ4, ПАСВ5, ПАСВ6 предназначен для предупреждающей и аварийной звуковой и световой сигнализации при размещении в стационарных установках и на подвижных транспортных средствах во взрывоопасных зонах и в угольных и сланцевых шахтах, опасных по газу и пыли:
- сигнализация звуковая и световая у ПАСВ-3 (1 eX d IIC T6 Gb, Ex tb IIIC T80°C Db) и ПАСВ-4 (PB Ex d I Mb);
- сигнализация световая у ПАСВ-5 (1 Ex d IIC T6 Gb, Ex tb IIIC T80°C Db) и ПАСВ-6 (PB Ex d I Mb).

Особенности:

- посты сигнализации обеспечивают возможность подачи световых и звуковых сигналов различной частоты;
- шесть светодиодных ламп светового блока поста обеспечивают возможность подачи различных по цвету световых сигналов.

Конструкция:

Посты аварийной сигнализации ПАСВ3 и ПАСВ4 состоят из устройств подачи звуковых сигналов и блока световой сигнализации. Они соединены между собой штуцером и винтами,  крепятся на две планки. В устройстве подачи звуковых сигналов расположен электромагнитный привод звуковой сигнализации.
В блоке световых сигналов расположены: блок электронных преобразований, зажимы и светодиодные сигнальные лампы типа СКЛ18, находящихся под колпаком, который установлен на крышке блока световой сигнализации.
Посты могут иметь одинаковые красные лампы или лампы различного цвета сечения, одни из которых (Q1) зелёные или жёлтые, а другие (Q2) красные.

Посты аварийной сигнализации ПАСВ5 и ПАСВ6 состоят из корпуса, крышки и кабельного ввода. В корпусе имеется отверстие под кабельный ввод для подведения цепи управления, закрытое заглушкой. В корпусе расположены блок электронных преобразований и зажимы. Электронный преобразователь коммутирует подачу электрического сигнала на блок световых сигналов, состоящий из полупроводниковых коммутаторных ламп типа СКЛ18. Коммутаторные лампы СКЛ18 защищены от внешнего воздействия колпаком, расположенном на крышке. При постоянном напряжении необходимо соблюдать полярность подключения управляющих сигналов. Посты могут иметь одинаковые красные лампы различного цвета свечения, одни из которых (Q1) зелёные или жёлтые, а другие (Q2) красные.

Технические характеристики:

Маркировка взрывозащиты	ПАСВ3, ПАСВ5 - 1 Ex d IIC T6 Gb, Ex tb IIIC T80°C Db ПАСВ4, ПАСВ6 - PB Ex d I Mb
Степень защиты от внешних воздействий	IP66
Климатическое исполнение	- В2, ОМ1 для постов ПАСВ3, ПАСВ5 - В2 для постов ПАСВ4, ПАСВ6
Температура окружающей среды	от -60°С до +50°С
Номинальное напряжение: - переменного тока частотой сети 50-60 Гц - постоянного тока	ПАСВ3, ПАСВ4, ПАСВ5, ПАСВ6 - 24, 36, 127, 230, 400 В для всех постов - 12, 24, 230 В
Потребляемая мощность	ПАСВ3, ПАСВ4 - 35 Вт ПАСВ5, ПАСВ6 - до 10 Вт
Уровень звукового давления сигнала по акустической оси на расстоянии 1 м от мембраны (при 0,85-1,1 Uh)	ПАСВ3, ПАСВ4 - 102±2 дБ для ПАСВХ-С; - 106±2 дБ для ПАСВХ-Г
Частотная характеристика сигналов	ПАСВ3, ПАСВ4 - 200-2000 Гц
Яркость по оси	200-500 мкд
Номинальный ток контактных зажимов	ПАСВ3, ПАСВ4 - до 3 А; ПАСВ5, ПАСВ6 - 0,2 А
Масса поста	ПАСВ3-С - 7,6 кг; ПАСВ3-Г - 7,8 кг; ПАСВ4-С - 10,2 кг; ПАСВ4-Г - 10,5 кг; ПАСВ5 - 3,5 кг; ПАСВ6 - 6 кг
Номер технических условий	ТУ 4252-001-00213569-2005

Структура условного обозначения ПАСВЗ, ПАСВ4:

ПАСВ Х0-Х1 Х3-1Х4 1Х2 - В2, где

ПАСВ - пост аварийной сигнализации взрывозащищённый световой и звуковой;
Х0 - вид взрывозащиты: 3 - 1 Ex d IIC T6 Gb, Ex tb IIIC T80°C Db; 4 - PB Ex d I Mb;
Х1 - тип исполнения: С - сирена, Г - горн;
Х2 - номинальное напряжение:
для ПАСВ3: переменного тока (50 или 60 Гц): 1 - 24 В; 2 - 36 В; 3 - 230 В; 4 - 400 В; 7 - 127 В; постоянного тока - 5 - 24 В; 6 - 230 В; 10 - 12 В;
для ПАСВ4: переменного тока (50 или 60 Гц): 1 - 24 В; 2 - 36 В; 3 - 230 В; 7 - 127 В; постоянного тока - 5 - 24 В; 6 - 230 В; 10 - 12 В;
Х3 - режим работы: 3 - комплексный; 5 - комплексный-2;
Х4 - цвет свечения первого светового сигнализатора: Л - зелёный; Ж - жёлтый; К - красный.
Х5 - цвет свечения второго светового сигнализатора: К - красный;
В2 - климатическое исполнение и категория размещения.

Пример формулировки заказа:

ПАСВ3-С-33-1К-В2, что соответствует обозначению поста аварийной сигнализации свето-звукового взрывозащищённого ПАСВ3 с маркировкой взрывозащиты 1 Ex d IIC T6 Gb, Ex tb IIIC T80°C Db, с комплексным режимом работы и одним световым источником красного свечения на номинальное напряжение переменного тока 230 В.

Структура условного обозначения ПАСВ5, ПАСВ6:

ПАСВ Х0-Х1 Х2-1Х3 1Х4 - В2, где

ПАСВ - пост аварийной сигнализации взрывозащищённый световой;
Х0 - вид взрывозащиты: 5 - 1 Ex d IIC T6 Gb, Ex tb IIIC T80°C Db; 6 - PB Ex d I Mb;
Х1 - номинальное напряжение:
для ПАСВ5: переменного тока (50 или 60 Гц): 1 - 24 В; 2 - 36 В; 3 - 230 В; 4 - 400 В; 7 - 127 В; постоянного тока - 5 - 24 В; 6 - 230 В; 10 - 12 В;
для ПАСВ6: переменного тока (50 или 60 Гц): 1 - 24 В; 2 - 36 В; 3 - 230 В; 7 - 127 В; постоянного тока - 5 - 24 В; 6 - 230 В; 10 - 12 В;
Х2 - режим работы: 1 - непрерывный; 2 - повторно-кратковременный; 3 - комплексный-2;
Х3 - цвет свечения первого светового сигнализатора: Л - зелёный; Ж - жёлтый; К - красный.
Х4 - цвет свечения второго светового сигнализатора: К - красный;
В2 - климатическое исполнение и категория размещения.

Пример формулировки заказа:
ПАСВ5-31-1К-В2, что соответствует обозначению поста аварийной сигнализации светового взрывозащищённого ПАСВ5 с маркировкой взрывозащиты 1 Ex d IIC T6 Gb, Ex tb IIIC T80°C Db на номинальное напряжение переменного тока 230 В для непрерывного режима работы с одним источником света красного свечения.

Режим работы ПАСВ-З, ПАСВ-4:

Комплексный режим (с 1-м источником света) - 3 ступени световой и звуковой сигнализации:
1 - повторно-кратковременный с частотой 1 Гц (не более 10 мин.);
2 - повторно-кратковременный с частотой 2 Гц (не более 10 мин.);
3 - непрерывный (не более 10 мин.).

Комплексный-2 режим (с 2-мя источниками света) - 3 ступени световой и звуковой сигнализации:
1 - повторно-кратковременный с частотой 1 Гц для звука и 1-го источника света (не более 10 мин.);
2 - повторно-кратковременный с частотой 2 Гц для звука и 1-го источника света (не более 10 мин.);
3 - непрерывный для звука и 2-го источника света (не более 10 мин.).

Для режимов комплексный и комплексный-2: 1-я ступень является одновременно питанием платы.

Режим работы ПАСВ5, ПАСВ6:

Непрерывный режим.
Повторно-кратковременный режим с частотой 1 Гц.
Комплексный-2 режим (с 2-мя источниками света) - 3 ступени сигнализации:
1 - повторно-кратковременный с частотой 1 Гц для 1-го источника света;
2 - повторно-кратковременный с частотой 2 Гц для 1-го источника света;
3 - непрерывный для 2-го источника света.

Для режима комплексный-2 - 1-я ступень является одновременно питанием платы.

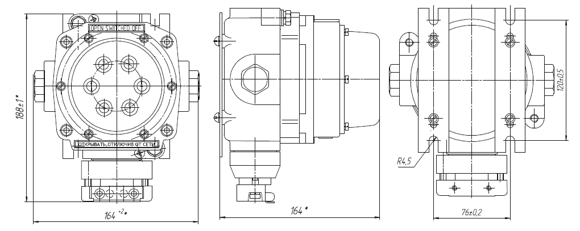

Габаритные и присоединительные размеры:

ПАСВ3, ПАСВ4	ПАСВ5, ПАСВ6

Электрические схемы:

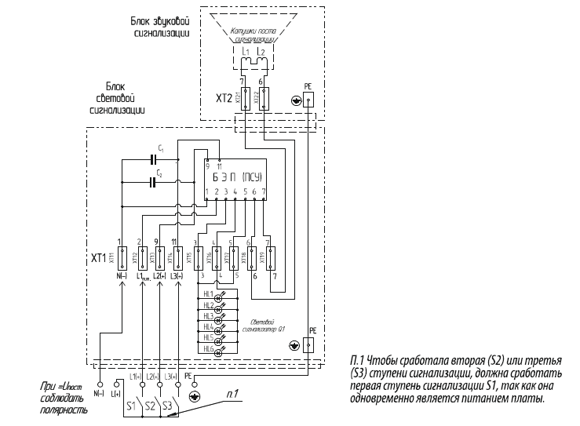

ПАСВ3-Х-Х3-1Х В2, ПАСВ4-Х-Х3-1Х В2

Режим работы постов ПАСВ3-Х-Х3-1Х В2 и ПАСВ4-Х-Х3-1Х В2 (режим комплексный) № клеммного зажима Обозначение Назначение Режим работы звуковой сигнализации Режим работы светового сигнализатора Q1 1 N Нейтраль сети Повторно-кратковременный 1 Гц Повторно-кратковременный 1 Гц 2 Lпит.1 Первая ступень сигнализации 3 L2 Вторая ступень сигнализации Повторно-кратковременный 2 Гц Повторно-кратковременный 2 Гц 4 L3 Третья ступень сигнализации Непрерывный Непрерывный

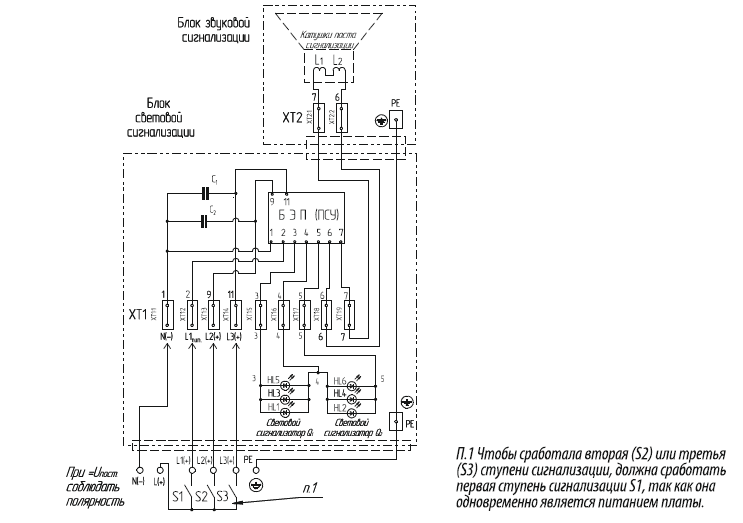

ПАСВ3-Х-Х5-1Х1Х В2, ПАСВ4-Х-Х5-1Х1Х В2

Режим работы постов ПАСВ3-Х-Х3-1Х В2 и ПАСВ4-Х-Х3-1Х В2 (режим комплексный) № клеммного зажима Обозначение Назначение Режим работы звуковой сигнализации Режим работы светового сигнализатора Q1 Режим работы светового сигнализатора Q2 1 N Нейтраль сети Повторно-кратковременный 1 Гц Повторно-кратковременный 1 Гц Отключён 2 Lпит.1 Первая ступень сигнализации 3 L2 Вторая ступень сигнализации Повторно-кратковременный 2 Гц Повторно-кратковременный 2 Гц Непрерывный 4 L3 Третья ступень сигнализации Непрерывный Отключён Непрерывный

ПАСВ5-Х1-1Х В2, ПАСВ6-Х1-1Х В2 (режим непрерывный)	ПАСВ5-Х2-1Х В2, ПАСВ6-Х2-1Х В2 (режим повторно-кратковременный)
ПАСВ5-Х3-1Х1Х В2, ПАСВ6-Х3-1Х1Х В2 (режим комплексный-2)
Режим работы постов ПАСВ5-Х3-1Х1Х В2, ПАСВ6-Х3-1Х1Х В2 № клеммного зажима Обозначение Назначение Режим работы звуковой сигнализации Режим работы светового сигнализатора Q1 1 N Нейтраль сети Повторно-кратковременный 1 Гц Отключён 2 Lпит.1 Первая ступень сигнализации 3 L2 Вторая ступень сигнализации Повторно-кратковременный 2 Гц Отключён 4 L3 Третья ступень сигнализации Отключён Непрерывный
