Контактор переменного тока КТ-5000



kt-5000.jpgНазначение:

 Контактор электромагнитный переменного тока КТ-5000 предназначен для применения в стационарных установках для дистанционного включения и отключения приемников электрической энергии на напряжение до 660 В переменного тока 50 и 60 Гц.

 Основные технические характеристики:

Основные технические характеристики и режимы работы контакторов КТ 5000 электромагнитных.



Наименование КТ-5012 Б

КТ-5013 Б

КТ-5014 Б

КТ-5022 Б

КТ-5023 Б

КТ-5024 Б

КТ-5032 Б

КТ-5033 Б

КТ-5034 Б

КТ-5042 Б

КТ-5043 Б

КТ-5044 Б

КТ-5052 Б

КТ-5053 Б

КТ-5054 Б

Номинальный ток контактов главной цепи, Iн, А 100 160 250 400 630
Род тока главной цепи Переменный, 50 Гц
Количество дополнительных контактов Зз+3р
Номинальное напряжение главной цепи, Uн, В 400
Число главных полюсов 2; 3;4
Номинальное напряжение катушки управления, Uс, В 36, 110, 127,220, 380
Напряжение срабатывания, Uс, В 0,85~110
Напряжение отпускания, Uс, В 0,20~0,75
Номинальное напряжение изоляции, Ui, В 660
Допустимая частота включений, циклов/час 600 600 600 300 300
Механическая износостойкость, циклов ВО 3 000 000 1 400 000
Коммутационная (электрическая) износостойкость, циклов ВО 150 000 100 000
Режим работы по ГОСТ 18311-80 Прерывисто-продолжительный, продолжительный, повторно-кратковременный, кратковременный
Категории применения АС-4, АС-3, АС-2
Климатического исполнения и категория размещения УЗ (Температура окружающей среды от -25 °С до +55 °С, относительная влажность воздуха 98%, высота над уровнем моря до 2000м.)
Степень защиты IP00



Структура условного обозначения


Пример заказа: Контактор электромагнитный КТ-5033Б У3 220В.

 Параметры дополнительных контактов

Количество дополнительных контактов Зз+Зр (5з+1р, 4з+2р, 2з+4р, 1з+5р)
Номинальный ток дополнительных контактов в режиме АС-15, Iн, А 10
Номинальное напряжение, Uн, В

400 (АС-15)

230 (DС-15)

Номинальный тепловой ток, Ith, А 10
Номинальный рабочий ток, Iн, А

5 (АС-15)

3 (ОС-15)

Условный ток короткого замыкания, Iнс, А 1000
Сечение присоединяемых проводников, мм2 1,5-4.0
Крутящий момент при затягивании винтов, Нм 1,2
Коммутационная износостойкость доп. контактов, циклов ВО 1 000 000

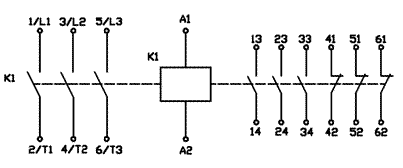

Принципиальная электрическая схема контактора




Внешний вид основных контактов


 Характеристики используемых контактов

Тип контактора Расстояние разомкнутых контактов D, мм Допустимое отклонение Е, мм Начальное давление, Н Конечное давление, Н
КТ-5013Б 9-12 5-6 13.24-16.18 18.63-26.48
КТ-5023Б 10-13 5-6 21.08-25.99 28.44 - 38.25
КТ-5033Б 12-15 5-6 35.3-43.1 49-64.7
КТ-5043Б 13-16 7.5-8.5 52.96-64.72 79.43-104.93
КТ-5053Б 15-18 9.5-10.5 83.3-102.9 118.6-154.8
Вспомогательные контакты 7.5-9.2 2-3.8 >0.98 >2.45

Основные преимущества


Габаритные размеры

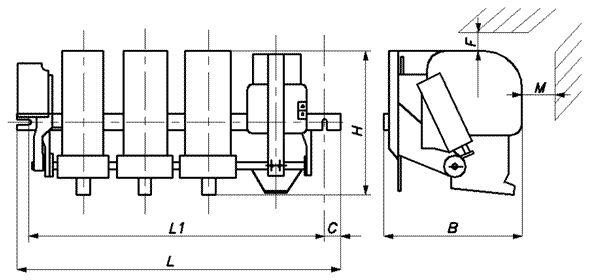

Схема контактора, габаритные и установочные размеры. Схема подключения контактора серии КТ5000


Габаритные, установочные размеры, масса, схема контактора серии КТ 5000, схема подключения контакторов

Наименование Номинальный ток, А Число полюсов L1, мм L, мм с, мм н, мм в, мм м, мм F, мм Диаметр монтажного болта НЕТТО изделия кг. БРУТТО транспортной упаковки, кг. Объем транспортной упаковки, куб.м.
КТ-5012БУЗ 100 2 350 380 15 165 180 50 80 М10 6,7 7,2 0,023
КТ-5013БУЗ 3 350 380 15 165 180 50 80 М10 7,8 8,3 0,023
КТ-5014БУЗ 4 450 480 15 165 180 50 80 М10 8,4 9 0,025
КТ-5022Б УЗ 160 2 350 380 18 190 213 70 70 М12 10 10,7 0,032
КТ-5023Б УЗ 3 350 380 18 190 213 70 70 М12 11,8 12,5 0,032
КТ-5024Б УЗ 4 450 480 15 190 213 70 70 М12 14 14,8 0,036
КТ-5032Б УЗ 250 2 450 480 18 250 213 80 70 М12 14,4 15,2 0,041
КТ-5033Б УЗ 3 450 480 18 250 213 80 70 М12 16,6 17,4 0,041
КТ-5034Б УЗ 4 550 580 15 250 213 80 70 М12 20 21 0,047
КТ-5042Б УЗ 400 2 365 400 20 285 275 80 100 М12 23,8 27,3 0,06
КТ-5043Б УЗ 3 440 485 20 285 275 80 100 М12 28,5 32,5 0,06
КТ-5044Б УЗ 4 520 565 20 285 275 80 100 М12 33,5 38,6 0,068
КТ-5052Б УЗ 630 2 404 454 24 310 303 150 120 М14 42,7 47,2 0,075
КТ-5053Б УЗ 3 500 550 24 310 303 150 120 М14 47 52 0,088
КТ-5054Б УЗ 4 596 646 24 310 303 150 120 М14 58,7 64,7 0,102

Пакинг

Наименование   НЕТТО изделия, кг. БРУТТО изделия, кг. Кол-во в единичной упаковке, шт. Кол-во в транспортной упаковке, шт. Объем транспортной упаковки, куб.м. БРУТТО транспортной упаковки, кг.

Контакторы КТ 5000, 3-х полюсные

КТ-5013Б У3, 100А, 110В, 3з+3р, 3 полюса, контактор электромагнитный (ЭТ)           7.9 8.4 1 1 0.023 8.4
КТ-5013Б У3, 100А, 220В, 3з+3р, 3 полюса, контактор электромагнитный (ЭТ) 7.9 8.4 1 1 0.023 8.4
КТ-5013Б У3, 100А, 380В, 3з+3р, 3 полюса, контактор электромагнитный (ЭТ) 7.9 8.4 1 1 0.023 8.4
КТ-5023Б У3, 160А, 110В, 3з+3р, 3 полюса, контактор электромагнитный (ЭТ) 11.8 12.5 1 1 0.032 12.5
КТ-5023Б У3, 160А, 220В, 3з+3р, 3 полюса, контактор электромагнитный (ЭТ) 11.88 12.52 1 1 0.031 12.52
КТ-5023Б У3, 160А, 380В, 3з+3р, 3 полюса, контактор электромагнитный (ЭТ) 11.88 12.526 1 1 0.031 12.526
КТ-5033Б У3, 250А, 110В, 3з+3р, 3 полюса, контактор электромагнитный (ЭТ) 16.6 17.4 1 1 0.041 17.4
КТ-5033Б У3, 250А, 220В, 3з+3р, 3 полюса, контактор электромагнитный (ЭТ) 16.44 17.226 1 1 0.042 17.226
КТ-5033Б У3, 250А, 380В, 3з+3р, 3 полюса, контактор электромагнитный (ЭТ) 16.44 17.26 1 1 0.042 17.26
КТ-5043Б У3, 400А, 110В, 3з+3р, 3 полюса, контактор электромагнитный (ЭТ) 28.5 32.5 1 1 0.06 32.5
КТ-5043Б У3, 400А, 220В, 3з+3р, 3 полюса, контактор электромагнитный (ЭТ) 27.14 31.74 1 1 0.07 31.74
КТ-5043Б У3, 400А, 380В, 3з+3р, 3 полюса, контактор электромагнитный (ЭТ) 27.14 31.8 1 1 0.07 31.8
КТ-5053Б У3, 630А, 110В, 3з+3р, 3 полюса, контактор электромагнитный (ЭТ) 47 52 1 1 0.088 52
КТ-5053Б У3, 630А, 220В, 3з+3р, 3 полюса, контактор электромагнитный (ЭТ) 45.28 51.28 1 1 0.102 51.28
КТ-5053Б У3, 630А, 380В, 3з+3р, 3 полюса, контактор электромагнитный (ЭТ) 45.28 52.02 1 1 0.102 52.02

Контакторы КТ 5000, 2-х полюсные

КТ-5012Б У3, 100А, 110В, 3з+3р, 2 полюса, контактор электромагнитный (ЭТ)
КТ-5012Б У3, 100А, 220В, 3з+3р, 2 полюса, контактор электромагнитный (ЭТ) 6.7 7.2 1 1 0.023 7.2
КТ-5012Б У3, 100А, 380В, 3з+3р, 2 полюса, контактор электромагнитный (ЭТ) 6.7 7.2 1 1 0.023 7.2
КТ-5022Б У3, 160А, 110В, 3з+3р, 2 полюса, контактор электромагнитный (ЭТ) 10 10.7 1 1 0.032 10.7
КТ-5022Б У3, 160А, 220В, 3з+3р, 2 полюса, контактор электромагнитный (ЭТ) 10 10.7 1 1 0.032 10.7
КТ-5022Б У3, 160А, 380В, 3з+3р, 2 полюса, контактор электромагнитный (ЭТ) 10 10.7 1 1 0.032 10.7
КТ-5032Б У3, 250А, 110В, 3з+3р, 2 полюса, контактор электромагнитный (ЭТ) 14.4 15.2 1 1 0.041 15.2
КТ-5032Б У3, 250А, 220В, 3з+3р, 2 полюса, контактор электромагнитный (ЭТ) 14.4 15.2 1 1 0.041 15.2
КТ-5032Б У3, 250А, 380В, 3з+3р, 2 полюса, контактор электромагнитный (ЭТ) 14.4 15.2 1 1 0.041 15.2
КТ-5042Б У3, 400А, 110В, 3з+3р, 2 полюса, контактор электромагнитный (ЭТ) 23.8 27.3 1 1 0.06 27.3
КТ-5042Б У3, 400А, 220В, 3з+3р, 2 полюса, контактор электромагнитный (ЭТ) 23.8 27.3 1 1 0.06 27.3
КТ-5042Б У3, 400А, 380В, 3з+3р, 2 полюса, контактор электромагнитный (ЭТ) 23.8 27.3 1 1 0.06 27.3
КТ-5052Б У3, 630А, 110В, 3з+3р, 2 полюса, контактор электромагнитный (ЭТ)
КТ-5052Б У3, 630А, 220В, 3з+3р, 2 полюса, контактор электромагнитный (ЭТ) 42.7 47.2 1 1 0.075 47.2
КТ-5052Б У3, 630А, 380В, 3з+3р, 2 полюса, контактор электромагнитный (ЭТ) 42.7 47.2 1 1 0.075 47.2

Контакторы КТ 5000, 4-х полюсные

КТ-5014Б У3, 100А, 220В, 3з+3р, 4 полюса, контактор электромагнитный (ЭТ) 8.4 9 1 1 0.025 9
КТ-5014Б У3, 100А, 380В, 3з+3р, 4 полюса, контактор электромагнитный (ЭТ) 8.4 9 1 1 0.025 9
КТ-5024Б У3, 160А, 220В, 3з+3р, 4 полюса, контактор электромагнитный (ЭТ) 14 15.1 1 1 0.036 15.1
КТ-5024Б У3, 160А, 380В, 3з+3р, 4 полюса, контактор электромагнитный (ЭТ) 14 15.1 1 1 0.036 15.1
КТ-5034Б У3, 250А, 220В, 3з+3р, 4 полюса, контактор электромагнитный (ЭТ) 20 21 1 1 0.047 21
КТ-5034Б У3, 250А, 380В, 3з+3р, 4 полюса, контактор электромагнитный (ЭТ) 20 21 1 1 0.047 21
КТ-5044Б У3, 400А, 220В, 3з+3р, 4 полюса, контактор электромагнитный (ЭТ) 33.5 38.6 1 1 0.068 38.6
КТ-5044Б У3, 400А, 380В, 3з+3р, 4 полюса, контактор электромагнитный (ЭТ) 33.5 38.6 1 1 0.068 38.6
КТ-5054Б У3, 630А, 110В, 3з+3р, 4 полюса, контактор электромагнитный (ЭТ)
КТ-5054Б У3, 630А, 220В, 3з+3р, 4 полюса, контактор электромагнитный (ЭТ) 58.6 64.7 1 1 0.102 64.7
КТ-5054Б У3, 630А, 380В, 3з+3р, 4 полюса, контактор электромагнитный (ЭТ) 58.6 64.7 1 1 0.102 64.7

КТ 5000, вспомогательные блок-контакты

Вспомогательный блок-контакт на 10А для КТ-5000, 100А - 630А (ЭТ) 0.28 0.295 1 85 0.04 29.5

КТ 5000, дугогасительные камеры

Дугогасительная камера для КТ-5000 100А (ЭТ) 0.32 0.33 1 50 1.43 16.5
Дугогасительная камера для КТ-5000 160А (ЭТ) 0.5 0.522 1 37 0.204 19.714
Дугогасительная камера для КТ-5000 250А (ЭТ) 0.559 0.586 1 28 0.11 16.692
Дугогасительная камера для КТ-5000 400А (ЭТ) 0.8 0.86 1 10 0.143 8.6
Дугогасительная камера для КТ-5000 630А (ЭТ) 2.16 2.17 1 8 0.102 15.5

КТ 5000, изоляторы контактов

Изоляторы контактов к КТ-5000, 100А (комплект) (ЭТ) 0.08   1 1
Изоляторы контактов к КТ-5000, 160А (комплект) (ЭТ) 0.16   1 1
Изоляторы контактов к КТ-5000, 250А (комплект) (ЭТ) 0.22   1 1
Изоляторы контактов к КТ-5000, 400А (комплект) (ЭТ) 0.43   1 1
Изоляторы контактов к КТ-5000, 630А (комплект) (ЭТ) 0.61   1 1

КТ 5000, катушки управления

Катушка управления 110В/50Гц для КТ-5000Б 100А (ЭТ) 0.7   1 48 0.03 31
Катушка управления 110В/50Гц для КТ-5000Б 160А (ЭТ) 0.65   1 40 0.03 26.9
Катушка управления 110В/50Гц для КТ-5000Б 250А (ЭТ) 1.1   1 32 0.037 36.3
Катушка управления 110В/50Гц для КТ-5000Б 400А (ЭТ) 1.8   1 16 0.03 30.6
Катушка управления 110В/50Гц для КТ-5000Б 630А (ЭТ) 2.1   1 16 0.03 32.4
Катушка управления 220В/50Гц для КТ-5000Б 100А (ЭТ) 0.7   1 48 0.03 31
Катушка управления 220В/50Гц для КТ-5000Б 160А (ЭТ) 0.65   1 40 0.03 26.9
Катушка управления 220В/50Гц для КТ-5000Б 250А (ЭТ) 1.1   1 32 0.037 36.3
Катушка управления 220В/50Гц для КТ-5000Б 400А (ЭТ) 1.8   1 16 0.03 30.6
Катушка управления 220В/50Гц для КТ-5000Б 630А (ЭТ) 2.1   1 16 0.03 32.4
Катушка управления 380В/50Гц для КТ-5000Б 100А (ЭТ) 0.7   1 48 0.03 31
Катушка управления 380В/50Гц для КТ-5000Б 160А (ЭТ) 0.65   1 40 0.03 26.9
Катушка управления 380В/50Гц для КТ-5000Б 250А (ЭТ) 1.1   1 32 0.037 36.3
Катушка управления 380В/50Гц для КТ-5000Б 400А (ЭТ) 1.8   1 16 0.03 30.6
Катушка управления 380В, 50Гц для КТ-5000Б 630А (ЭТ) 2.1   1 16 0.03 32.4

КТ 5000, контакты комплект

Контакты комплект 100А для КТ5000 ( непод. + подвиж. ) (ЭТ) 0.08   1 1
Контакты комплект 160А для КТ5000 ( непод. + подвиж. ) (ЭТ) 0.1   1 1
Контакты комплект 250А для КТ5000 ( непод. + подвиж. ) (ЭТ) 0.172   1 1
Контакты комплект 400А для КТ5000 ( непод. + подвиж. ) (ЭТ) 0.244   1 1
Контакты комплект 630А для КТ5000 ( непод. + подвиж. ) (ЭТ) 0.486   1 1

КТ 5000, кронштейны оси подв. контактов

Кронштейн оси подв. контактов КТ-5000, 100А, ( левый + правый ) (ЭТ) 0.1   1
Кронштейн оси подв. контактов КТ-5000, 160А, ( левый + правый ) (ЭТ) 0.1   1
Кронштейн оси подв. контактов КТ-5000, 250А, ( левый + правый ) (ЭТ) 0.14   1
Кронштейн оси подв. контактов КТ-5000, 400А, ( левый + правый ) (ЭТ) 0.58   1
Кронштейн оси подв. контактов КТ-5000, 630А, ( левый + правый ) (ЭТ) 0.76   1

КТ 5000, механические блокировки

Механическая блокировка для КТ-5000 100А (ЭТ)
0.4

1
1


Механическая блокировка для КТ-5000 160А (ЭТ)
0.46

1
1


Механическая блокировка для КТ-5000 250А (ЭТ)
0.72

1
1


Механическая блокировка для КТ-5000 400А (ЭТ)
0.98

1
1


Механическая блокировка для КТ-5000 630А (ЭТ)
1.1

1
1



КТ 5000, гибкие шины

Шина гибкая медная к КТ-5000 на 100А (ЭТ)
0.04

1



Шина гибкая медная к КТ-5000 на 160А (ЭТ)
0.07

1



Шина гибкая медная к КТ-5000 на 250А (ЭТ)
0.1

1



Шина гибкая медная к КТ-5000 на 400А (ЭТ)
0.24

1



Шина гибкая медная к КТ-5000 на 630А (ЭТ)
0.4

1




Купить контактор переменного тока КТ-5000
